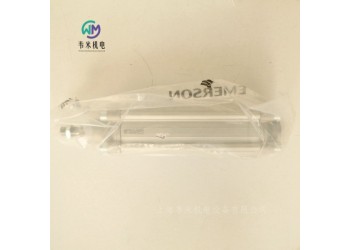

AVENTICS型材氣缸0822122006，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！
安沃馳AVENTICS型材氣缸符合 ISO 15552 標準， PRA 系列 0822122006
PRA-DA-050-0160-0322111100000000000000-B
安沃馳 PRA 系列 (ISO 15552) 氣缸具有緊湊的設計外形，帶集成傳感器插槽。PRA 系列 (ISO 15552) 氣缸可用于各種行業。這包括通用自動化技術、機器和系統構造，以及特殊的行業應用。
規格
標準ISO 15552
活塞- φ50 mm
行程160 mm
實用原則雙作用式
緩沖pneumaticky nastavitelné tlumení
磁性銷釘Píst s magnetem
環境要求工業標準, ATEX 中可選
活塞桿單的
防塵圈標準工業防塵刮環
確定活塞推力的壓力6,3 bar
縮回運動的活塞力1035 N
伸出運動的活塞力1235 N
低環境溫度-20 °C
高環境溫度80 °C
小運行壓力1.5 bar
大運行壓力10 bar
接口G 1/4
活塞桿螺紋M16x1,5
緩沖長度17 mm
緩沖能量15 J
重量 0 mm行程1.06 kg
重量 +10 mm行程0.047 kg
大行程2100 mm
介質壓縮空氣
介質溫度小值-20 °C
特點
6 mm T 型插槽和 4 mm C 型插槽，可以輕松、快速而又緊湊地安裝各種傳感器
提供 32 mm 至 125 mm 直徑的活塞
模塊化密封系統，適應性強
端部氣動緩沖
額外彈性阻尼元件
配置器中提供各種變型和配件
安沃馳AVENTICS二位三通換向閥, 系列ST-0820031061
3/2Qn = 280 l/min預控閥的寬度 : 15 mm常閉/常閉管式連接壓縮空氣 接口 出口 : G 1/8電氣連接 : 多芯插頭, ISO 15217, C 型手動控制裝置 : 鎖定式單線圈帶彈簧復位先導 : 內部
操作元件 單線圈
復位型 帶彈簧復位
換向原理 3/2
結構特點 滑閥
外殼 不銹鋼
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 280 l/min
壓縮空氣 接口 人口 G 1/8
壓縮空氣 接口 出口 G 1/8
工作電壓DC 24 V
操作 電子
先導 內部
密封原理 金屬密封
工作壓力范圍 2 ... 10 bar
控制壓力 小/大 2 ... 10 bar
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 5 ... 25 mg/m3
額定流量Qn 280 l/min
防護等級 帶接口 IP65
暫載率 100 %
固定螺栓 M4 帶有內六角
擰緊螺栓的小扭力 2.5 Nm
啟動力矩公差 ±0,5
重量 0.22 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
說明：本產品只可用經過潤滑的壓縮空氣運行。
安沃馳AVENTICS二位五通換向閥, 系列 ST-0820030161
操作元件 雙線圈
換向原理 5/2
結構特點 滑閥
外殼 不銹鋼
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 280 l/min
壓縮空氣 接口 人口 G 1/8
壓縮空氣 接口 出口 G 1/8
工作電壓DC 24 V
操作 電子
結構特點 滑閥
先導 內部
密封原理 金屬密封
工作壓力范圍 2 ... 10 bar
控制壓力 小/大 2 ... 10 bar
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 5 ... 25 mg/m3
額定流量Qn 280 l/min
防護等級 帶接口 IP65
暫載率 100 %
固定螺栓 M4 帶有內六角
擰緊螺栓的小扭力 2.5 Nm
啟動力矩公差 ±0,5
重量 0.32 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
說明：本產品只可用經過潤滑的壓縮空氣運行。
安沃馳AVENTICS二位五通換向閥, 系列 ST-0820030153
5/2Qn = 280 l/min預控閥的寬度 : 15 mm管式連接壓縮空氣 接口 出口 : G 1/8電氣連接 : 多芯插頭, ISO 15217, C 型手動控制裝置 : 按鈕式雙線圈先導 : 內部
操作元件 雙線圈
換向原理 5/2
結構特點 滑閥
外殼 不銹鋼
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 280 l/min
壓縮空氣 接口 人口 G 1/8
壓縮空氣 接口 出口 G 1/8
工作電壓 AC 24 V
操作 電子
先導 內部
密封原理 金屬密封
工作壓力范圍 2 ... 10 bar
控制壓力 小/大 2 ... 10 bar
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 5 ... 25 mg/m3
額定流量Qn 280 l/min
防護等級 帶接口 IP65
暫載率 100 %
固定螺栓 M4 帶有內六角
擰緊螺栓的小扭力 2.5 Nm
啟動力矩公差 ±0,5
重量 0.32 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
說明：本產品只可用經過潤滑的壓縮空氣運行。
安沃馳AVENTICS二位五通換向閥, 系列 ST-0820030151
5/2Qn = 280 l/min預控閥的寬度 : 15 mm管式連接壓縮空氣 接口 出口 : G 1/8電氣連接 : 多芯插頭, ISO 15217, C 型手動控制裝置 : 按鈕式雙線圈先導 : 內部
操作元件 雙線圈
換向原理 5/2
結構特點 滑閥
外殼 不銹鋼
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 ISO 15217, C 型
類型 多芯插頭
額定流量Qn 280 l/min
壓縮空氣 接口 人口 G 1/8
壓縮空氣 接口 出口 G 1/8
工作電壓DC 24 V
操作 電子
先導 內部
密封原理 金屬密封
工作壓力范圍 2 ... 10 bar
控制壓力 小/大 2 ... 10 bar
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 50 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 5 ... 25 mg/m3
額定流量Qn 280 l/min
防護等級 帶接口 IP65
暫載率 100 %
固定螺栓 M4 帶有內六角
擰緊螺栓的小扭力 2.5 Nm
啟動力矩公差 ±0,5
重量 0.32 kg
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
說明：本產品只可用經過潤滑的壓縮空氣運行。
安沃馳AVENTICS二位五通換向閥, 系列 IS12, 型 2-0820025303
ISO 5599-1ISO 25/2帶彈簧復位單線圈Qn = 2500 l/min壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板電氣連接 多芯插頭, M12, 3-針手動控制裝置 鎖定式
標準化 ISO 5599-1
尺寸 ISO 2
操作元件 單線圈
復位型 帶彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 聚酰胺
密封件材料 丙烯樹膠
防護等級 IP65
芯數 3-針
接口尺寸 M12
類型 多芯插頭
額定流量Qn 2500 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
工作電壓DC 24 V
結構特點 滑閥，正重疊
密封原理 軟密封
組合原理（閉鎖原理） 單重底板原理
連接類型 底板連接
標準 ISO 5599-1, ISO 2
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 60 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量Qn 2500 l/min
防護等級 帶接口 IP65
發光二極管狀態顯示 黃色
理論電阻 1480 Ω
暫載率 100 %
安裝螺釘 M6 帶有內六角
擰緊螺栓的小扭力 4 Nm
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
安沃馳AVENTICS二位五通換向閥, 系列 IS12, 型 2-0820025326
ISO 5599-1ISO 25/2雙線圈Qn = 2500 l/min壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板電氣連接 多芯插頭, M12, 3-針手動控制裝置 按鈕式
標準化 ISO 5599-1
尺寸 ISO 2
操作元件 雙線圈
換向原理 5/2
結構特點 滑閥，正重疊
外殼 聚酰胺
密封件材料 丙烯樹膠
防護等級 IP65
芯數 3-針
接口尺寸 M12
類型 多芯插頭
額定流量Qn 2500 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
工作電壓DC 24 V
結構特點 滑閥，正重疊
密封原理 軟密封
組合原理（閉鎖原理） 單重底板原理
連接類型 底板連接
標準 ISO 5599-1, ISO 2
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 60 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量Qn 2500 l/min
防護等級 帶接口 IP65
發光二極管狀態顯示 黃色
理論電阻 1480 Ω
暫載率 100 %
安裝螺釘 M6 帶有內六角
擰緊螺栓的小扭力 4 Nm
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
安沃馳AVENTICS二位五通換向閥, 系列 IS12, 尺寸1-0820024004
標準化 ISO 5599-1
尺寸 ISO 1
操作元件 單線圈
復位型 帶空氣彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 聚酰胺
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
額定流量Qn 1060 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
工作電壓 AC 110 V
工作電壓 AC 110 V
結構特點 滑閥，正重疊
密封原理 軟密封
組合原理（閉鎖原理） 單重底板原理
連接類型 底板連接
標準 ISO 5599-1, ISO 1
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 60 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量Qn 1060 l/min
防護等級 帶接口 IP65
暫載率 100 %
安裝螺釘 M5 帶有內六角
擰緊螺栓的小扭力 2.2 Nm
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目錄表。
安沃馳AVENTICS二位五通換向閥, 系列 IS12, 尺寸1-0820024961
ISO 5599-1ISO 15/2帶CNOMO-連接板的引導閥帶彈簧復位單線圈Qn = 1060 l/min壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板電氣連接 多芯插頭, EN 175301-803, A型手動控制裝置 鎖定式ATEX 中可選
標準化 ISO 5599-1
尺寸 ISO 1
操作元件 單線圈
復位型 帶彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 聚酰胺
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
額定流量Qn 1060 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
結構特點 滑閥，正重疊
密封原理 軟密封
組合原理（閉鎖原理） 單重底板原理
連接類型 底板連接
標準 ISO 5599-1, ISO 1
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 60 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量Qn 1060 l/min
防護等級 帶接口 IP65
暫載率 100 %
安裝螺釘 M5 帶有內六角
擰緊螺栓的小扭力 2.2 Nm
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目錄表。
安沃馳AVENTICS二位五通換向閥, 系列 IS12, 尺寸1-0820024075
ISO 5599-1ISO 15/2帶CNOMO-連接板的引導閥帶彈簧復位單線圈Qn = 1060 l/min壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板電氣連接 多芯插頭, EN 175301-803, A型手動控制裝置 按鈕式
標準化 ISO 5599-1
尺寸 ISO 1
操作元件 單線圈
復位型 帶彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 聚酰胺
密封件材料 丙烯樹膠
防護等級 IP65
接口尺寸 EN 175301-803, A型
類型 多芯插頭
額定流量Qn 1060 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
工作電壓 AC 230 V
工作電壓 AC 230 V
結構特點 滑閥，正重疊
密封原理 軟密封
組合原理（閉鎖原理） 單重底板原理
連接類型 底板連接
標準 ISO 5599-1, ISO 1
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 60 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量Qn 1060 l/min
防護等級 帶接口 IP65
暫載率 100 %
安裝螺釘 M5 帶有內六角
擰緊螺栓的小扭力 2.2 Nm
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
ATEX可選：ATEX-變型可通過不帶有具有ATEX-線圈的基閥組合建立。 ATEX-標志:參見ATEX-線圈目錄表。
安沃馳AVENTICS二位五通換向閥, 系列 IS12, 尺寸1-0820024250
ISO 5599-1ISO 15/2帶空氣彈簧復位單線圈Qn = 1060 l/min壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板電氣連接 多芯插頭, M12, 3-針手動控制裝置 按鈕式
標準化 ISO 5599-1
尺寸 ISO 1
操作元件 單線圈
復位型 帶空氣彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 聚酰胺
密封件材料 丙烯樹膠
防護等級 IP65
芯數 3-針
接口尺寸 M12
類型 多芯插頭
額定流量Qn 1060 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
工作電壓DC 24 V
結構特點 滑閥，正重疊
密封原理 軟密封
組合原理（閉鎖原理） 單重底板原理
連接類型 底板連接
標準 ISO 5599-1, ISO 1
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 60 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量Qn 1060 l/min
防護等級 帶接口 IP65
發光二極管狀態顯示 黃色
理論電阻 1480 Ω
暫載率 100 %
安裝螺釘 M5 帶有內六角
擰緊螺栓的小扭力 2.2 Nm
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度 15 °C ，并且允許的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
安沃馳AVENTICS二位五通換向閥, 系列 IS12, 尺寸1-0820024276
ISO 5599-1ISO 15/2帶空氣彈簧復位單線圈Qn = 1060 l/min壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板電氣連接 多芯插頭, M12, 3-針手動控制裝置 鎖定式
標準化 ISO 5599-1
尺寸 ISO 1
操作元件 單線圈
復位型 帶空氣彈簧復位
換向原理 5/2
結構特點 滑閥，正重疊
外殼 聚酰胺
密封件材料 丙烯樹膠
防護等級 IP65
芯數 3-針
接口尺寸 M12
類型 多芯插頭
額定流量Qn 1060 l/min
壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板
壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板
工作電壓DC 24 V
結構特點 滑閥，正重疊
密封原理 軟密封
組合原理（閉鎖原理） 單重底板原理
連接類型 底板連接
標準 ISO 5599-1, ISO 1
低 / 高環境溫度 -10 ... 50 °C
介質溫度范圍 -10 ... 60 °C
介質 壓縮空氣
顆粒大小 max. 5 μm
壓縮空氣中的含油量 0 ... 5 mg/m3
額定流量Qn 1060 l/min
防護等級 帶接口 IP65
發光二極管狀態顯示 黃色
理論電阻 1480 Ω
暫載率 100 %
安裝螺釘 M5 帶有內六角
擰緊螺栓的小扭力 2.2 Nm
不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！
壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為 3 °C 。
壓縮空氣的油含量必須在整個使用壽命中保持不變。
