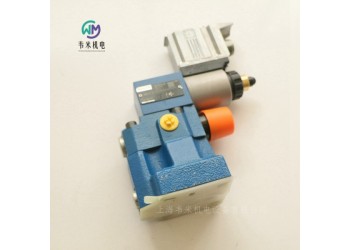

力士樂比例溢流閥DBEME10-71/315YG24K31A1M，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH帶集成電子元件 (OBE) 的先導式比例溢流閥
R901344448 DBEME10-71/315YG24K31A1M
DBEME
組件系列 7x
大工作壓力 350 bar
用于限制系統壓力的先導式閥門
通過比例電磁鐵控制
用于底板安裝和螺紋連接：油口安裝面符合 ISO 6264
大壓力限制
閥和控制電子元件都出自同門
設定值壓力特性曲線的制造公差小的集成電子元件 (OBE)
功能
DBEM 型閥門是一種帶有集成電子元件 (OBE) 的先導式溢流閥。此類閥用于限制液壓系統的工作壓力。根據電氣控制值的不同，可使用這些閥門對要限制的系統壓力進行無級設置。這些閥門的基本構成包括帶有主閥心的殼體、具有大壓力限制的疊加閥以及比例先導控制閥。在比例電磁鐵上，還配備帶控制電子元件的殼體。將電源電壓和控制值電壓施加于連接器。在出廠時已按照非常低的制造公差對控制值壓力特性曲線進行了調節。
型號 DBEME...
施加在通道P中的壓力作用于主閥芯。同時，油口P處壓力通過帶噴嘴的控制油路施加于主閥芯的彈簧負載側。同時通過連接孔將壓力施加到比例先導控制閥的閥架。先導座處液壓力可克服比例電磁鐵的控制值相關力。如果液壓力超過線圈磁力，先導座將會打開。此時先導油即可通過控制油路流向油口 Y 以及油箱；因此控制油路上的主閥芯處將會產生壓降。釋放從油口P到T的連接。主閥芯可控制油口P處的設定工作壓力。
由于液壓保護可防止出現異常高壓值，因此已集成彈簧負載溢流閥。此大壓力限制為基于相關壓力等級進行的預設值。在閥門工作范圍內，彈簧可將閥架固定于閥座，并且閥芯由此關閉。
如果主閥芯彈簧腔處壓力超過閥門的大允許調定壓力，則閥架將貼緊壓縮彈簧，并且與彈簧室的連接將打開。先導油通過油口Y流入油箱。由于存在控制油路，在主閥芯處產生了壓降。釋放從油口P到T的連接。主閥芯控制油口P處設定的大工作壓力。必要時還可通過調節元件減小預設壓力。油口Y必須從外部管式連接至油箱。需在卸壓后連接油箱。可通過油口X對閥門進行卸載或限制大壓力。
德國力士樂REXROTH比例溢流閥訂貨號和型號：
R901344448 DBEME10-71/315YG24K31A1M

力士樂REXROTH比例方向閥的閥放大器
VT-VRPA2-1-1X, VT-VRPA2-2-1X
R900979887 VT-VRPA2-1-11/V0/T1
R900979885 VT-VRPA2-1-11/V0/T5
R900979887 VT-VRPA2-1-12/V0/T1
R900979889 VT-VRPA2-2-1X/V0-T1
組件系列 1X
模擬，歐洲板卡格式
用于閥：4WRE
電壓和電流的差分輸入
四個可調用控制值輸入、斜坡時間輸入
用于選通、斜坡、改變極性和控制值啟用的數字輸入
帶有 5 個斜坡和相位識別的型號 T5
可調節斜坡時間、階躍電平和大線圈電流
工作電壓反向極性保護
可通斷的測量插口（型號 T5）
“準備就緒”輸出
供電設備帶直流/直流轉換器，不帶提高零點
可通過閉合跳線 J3 使上述斜坡時間增加十倍。
特性曲線發生器
可使用可調節特性曲線發生器單獨設置正信號和負信號的階躍電平和大值，并根據液壓要求進行調節。穿過零電位的特性曲線的實際發展不是階躍式的，而是線性的。
限幅器
內部控制值被限制在約公稱范圍的 ±110 %。
振蕩器
振蕩器生成感應式位置傳感器的控制信號。
解調器
解調器根據位置傳感器信號提供閥芯位置的實際值信號。100 % ? 10 V
位置控制器
位置控制器以閥門特定的方式進行優化。
功率輸出級
電流輸出級產生比例閥的定時線圈電流。該線圈電流被限制在每輸出 2.5 A 至 2.8 A 之間。輸出級輸出具有防短路功能。出現內部故障信號或使能信號缺失時，輸出級將被斷電。
故障識別
監控位置傳感器電纜的目的是發現主側電纜中斷和短路，以及輸出級的過電流。
電流和電壓輸入之間不進行切換。輸入始終可用。
控制值啟用
可以啟用四個控制值信號“w1”至“w4”。外部控制值電壓（控制值 1 至 4）直接通過 +10 V 和 –10 V 調節電壓輸出或通過外部電位計進行定義。如果這些控制值輸入直接連接至調節電壓，則使用電位計“w1”至“w4”設置控制值。使用外部電位計時，內部電位計將用作衰減器或限幅器。
一次只能操作一個啟用。如果同時執行了多個啟用，啟用 “1”優先級低，啟用 “4”優先級高。
各個處于活動狀態的啟用通過面板上的黃色 LED 指示。
控制值改變極性
通過輸入信號在內部產生的控制值、控制值啟用和零電位偏移信號可通過外部信號或跳線 J1 改變極性。改變極性情況通過面板上的 LED“–1”進行指示。
啟用功能
啟用功能可啟用電流輸出級并將內部控制值信號前饋到斜坡發生器。使能信號通過面板上的 LED 進行指示。如果連接啟用，則內部控制值（無論類控制值預設）會按所設置的斜坡時間進行更改。這樣，受控閥就不會突然打開。
斜坡發生器
斜坡發生器限制控制輸出傾斜。下游階躍函數和振幅衰減器不會延長或縮短斜坡時間。
使用跳線 J2 將斜坡時間設置為小值 (<2 ms)（斜坡關閉）。
外部斜坡時間設置：
可使用外部電位計延長內部設置的斜坡時間。此設置可通過測量插口進行驗證。如果電纜中斷，則內部默認設置將自動有效。
設置和測量斜坡時間的表格：
供電設備
放大器板卡隨附帶接通電流限制器的供電設備。此設備提供了所有內部所需的正和負電源電壓。
控制值預設
通過將差分輸入和電流輸入、啟用信號及零位偏移（零電位電位計“Zw”）中提供的外部控制值信號加和（總和），計算內部控制值信號。


力士樂REXROTH用于比例壓力閥和比例流量控制閥的閥放大器
VT-VSPA1(K)-1-1X
R900033823 VT-VSPA1-1-11
R900033823 VT-VSPA1-1-12
R901152637 VT-VSPA1-11-10/V0/0
組件系列 1X
模擬，歐洲板卡格式
適用閥門：:
DBEP 6(A/B) ...1X、
DBE(M) 10 ...5X、DBE(M) 20 ...5X、DBE(M) 30 ...3X、
(Z)DBE 6...1X、
DRE(M) 10 ...5X、DRE(M) 25 ...5X、
DRE(M) 32 ...4X、
ZDRE 10 VP ...1X
差分輸入，可從電壓輸入轉換到電流輸入
附加控制值輸入 0 至 +9 V
斜坡發生器，可分別針對向上和向下方向進行調節
定時功率輸出級
"準備就緒"消息（帶有 LED 顯示的 VT-VSPA1K-1 型號）
電源的反向極性保護
4 至 20 mA 電流輸入的電纜中斷檢測
線圈導線的短路保護
線圈導線的電纜中斷檢測
借助供電設備的 +9 V 調節電壓，可直接或通過外部控制值電位計來控制值輸入 1 處的控制值電壓。


力士樂REXROTH用于比例壓力閥和比例流量控制閥的閥放大器
VT-VSPA1-2
R900782310 VT-VSPA1-2-10/V0/0
R900782310 VT-VSPA1-2-11/V0/0
組件系列 1X
模擬，歐洲板卡格式
適用閥門：
DBET-6X、DBEM...7X
特點
差分輸入（0 ... +10 V）
電流輸入（4 ... 20 mA）
可分別調節"上/下"斜坡時間的斜坡發生器
外部斜坡時間預設值
選通輸入
定時功率輸出級
"準備就緒"消息
電源電壓的反向極性保護
短路保護和線圈導線的電纜斷連檢測
供電設備
放大器隨附了帶接通電流限制器的供電設備。此設備提供了所有內部所需的正和負電源電壓。
控制值啟用
可以調用四個控制值啟用 "w1" 至 "w4"。外部電壓（控制值 1 至 4）通過電壓輸出 +10 V 直接進行定義，或通過外部電位計進行定義。如果這些控制值輸入直接連接至調節電壓，則使用電位計 "w1" 至 "w4" 設置控制值。使用外部電位計時，內部電位計將用作衰減器或限制器。
在同一時刻，只能操作一個啟用。如果同時操作了幾個啟用，啟用 "w1" 優先權低，啟用 "w4" 優先權高。激活的啟用通過黃色 LED 進行指示。
使能功能
使能功能可啟用功率輸出級并將內部控制值信號前饋到斜坡發生器。使能信號通過 LED 進行指示。如果連接釋放（通過 24 V 輸入或跳線 J1），則內部控制值（無論類控制值規格）會按所設置的斜坡時間發生變化。這樣，受控閥不會突然打開。
斜坡發生器
斜坡發生器限制控制輸出上升。下游限幅器不會延長或縮短斜坡時間。斜坡時間可通過跳線 J3 以 10 為乘數進行更改。
