一、原理
整機工作原理：壓縮空氣經過竹節接頭進入噴砂機壓力罐內，錐形封閉閥頂上，壓力罐密封。壓力管內的磨料流入砂閥，壓縮空氣在砂閥處與磨料混合，經噴砂管從高速噴嘴噴出，對工件進行處理。
該機采用氣動控制原理，壓縮空氣進入氣控砂閥內將砂閥內部氣路封閉，此時不能進行噴砂作業，打開氣控手柄開關后，氣路打通，噴砂開始，整體操控由設備氣控開關控制，操作簡便順暢。
二、用途
G---P系列噴砂機為開放式噴砂，廣泛應用于不銹鋼表面亞光、車體除銹、機械、船舶、橋梁、鐵路、石油管道、鍋爐和港口建設等行業的鋼結構表面除銹、表面強化；以及皮革、服裝、玻璃、石材等表面雕刻、噴花裝飾性處理。如果配上內壁噴砂器，就可以對管道內壁進行噴砂處理。
三、產品的主要性能特點
1 根據工件處理面要求可以調節所需工作壓力?？烧{0.8Mpa
2 通過助吹調節閥調節助吹氣流的大小，使處理過的工件表面得到所要求的均勻度。
3 移動的結構設計，便于在噴砂現場移動作業使工作中提高處理效率。
4 砂氣混合流流速可達超音速，降低能耗，使工件噴砂效果更明顯。
5 磨料流量閥與氣量調節閥可調節氣砂混合比例。
6 配置輕型耐磨流砂管路，工人省力，作業持久。
四、技術參數

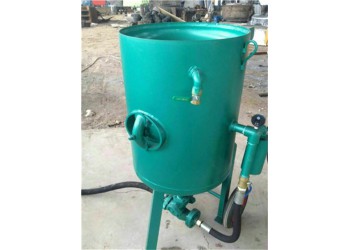

G-P600(氣動）開放式噴砂機
工作方式：高壓噴砂 單人手動控制噴砂
輸入氣量：2-3m3/min
工作壓力：4-8㎏/cm2
耗 氣 量：3-6m3/min
砂缸直徑：Φ700mm
噴嘴喉徑：Φ7.9mm
砂缸容積：0.3m3
砂缸結構：單層加壓倉
裝 砂 量：約351-600㎏
工作效率：20-40㎡/h（注：根據處理等級要求、工況、砂料不同會有差異）
砂料回收：人工清理
清理等級：Sa2.5-3 級
工作半徑：20m
適用磨料：鋼砂、棕剛玉、石英砂、河砂、銅礦渣等
磨料粒徑：≤2mm
不同罐徑容積：
|
罐徑(mm) |
600 |
700 |
800 |
900 |
因為物料密度有差異，裝料量數據供參考 |
|
|
容積(m 3 ) |
0.18 |
0.30 |
0.46 |
0.63 |
||
|
裝料量kg |
棕剛玉 |
351 |
585 |
897 |
1229 |
|
|
碳化硅 |
300 |
500 |
760 |
1046 |
||
|
鋼丸(砂） |
801 |
1335 |
2047 |
2800 |
||
|
石英砂 |
306 |
475 |
629 |
850 |
||
