☆ 注意事項 ☆：
1. 請使用原裝配件，請不要嘗試打開儀表或進行改裝。
2. 分選儀供電工作電壓是DC：5V：嚴禁輸入高于5.5V電壓！
3. 分選儀量程：0.5-9.999V：請 勿超 量 程 測 試！
4. 如果需要打開底部的支架，請先按住支架上半部分固定部位再打開。
5. 分選儀測試時區分正負極，正負極接反不會開啟測試。
一：概述

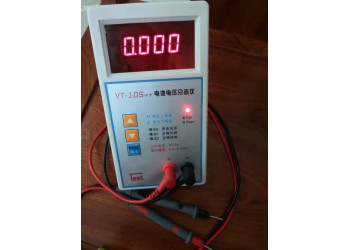

VT-10S++電池電壓分選儀是深圳市宏大電子設備有限公司生產一款專門測試電壓的儀表，其測試速度超快、精度高、并能設置范圍，聲光報警提示。通過測得電壓值來快速判斷和篩選電池的優劣狀態。測試效率高，操作簡便，大大節省了人工和生產成本。其廣泛適用于各類電池、電芯生產廠家同時也非常適合各電池經銷商、電池終端用戶對電池或電芯進行高效的來料檢測。
二：性能參數
|
VT-10S++ |
量程 |
分辨率 |
精度指標（校準后） |
|
電壓 |
9.999V |
0.001V（ImV） |
±(0.5%RD+2mV) |
|
適用范圍 |
電壓在0.5-9.99V以內的各類小容量可充電電池、電芯 |
||
|
1、工作電壓：DC 5V : 消耗功率：約3W 工作環境：0到40攝氏度 2、儀表大小約：180mm（L）*100mm（W）*50mm（Ｈ） 重量約0.5kg 3、工作供電方式：5V電源插頭供電或5V移動電源（充電寶）供電： 4、設備組成：儀表主機1臺、5V電源適配器插頭1個，電源連接線1條。 測試表筆1套、操作說明書（含保修卡）
儀表外觀功能及本說明書如有改進，恕不另行通知： 儀表可免拆殼校正，校準資料如有需要，請另行聯系我司！
注：測試精度說明：因方案芯片自身的偏差及線性原因，校準后精度為正負2mV。 而在實際測試過程中z后一位讀數可能存在一定的數值漂移，屬正常現象！ 即：測試過程中只能確保小數點后兩位數（0.01V）的穩定性， 小數點后第3位（0.001V）的數值可能會出現一定的波動。 |
|||
|
儀表編號 |
標準值 |
實測值 |
允許偏差（校準后） |
|
|
|
|
±（0.5%RD+2mV） |
三: 各按鍵與界面模式功能說明：
確認 ：按該鍵可進入參數范圍設置、模式選擇、進入下一步：
△▽ ：數值設置、模式選擇鍵（每按一下可使數值遞增\遞減‘1’）
0. 按一下“確認”鍵：
1. 顯示第1項：L：電壓下限。……（可能通過△▽《設置電壓范圍的z小值》
2. 再按一下確認鍵 第2項： H：電壓上限。……（設置電壓范圍的z大值）
3. 再按一下確認鍵 第3項：F：報警模式：（注：部分機型才有模式3和模式4設置）
模式F 0是無聲音提示，合格亮綠燈，不合格亮紅燈：
模式F 1是合格長響，亮綠燈：不合格不響亮紅燈：
模式F 2是合格短響，亮綠燈：不合格不響亮紅燈：
模式F 3是合格不響，亮綠燈：不合格常響亮紅燈：
模式F 4是合格不響，亮綠燈：不合格短響亮紅燈。
注：紅綠色指示燈模式（在范圍內亮綠燈、不在范圍內亮紅燈），此為程序默認。
4. 再按一下確認鍵第4項：SP 1…5測試速度，（注：SP 1為z快，SP 5z慢）
四: 連接說明：
1. 雙USB公頭插頭，一頭插入儀表頂部的USB插頭母座：
2. 另外一頭插入5V適配器插頭，插頭接入市電插座。（注：請注意連接完好）
或另外一頭插入5V移動電源（充電寶）（注：請確保移動電源是5V輸出）
3. 將測試表筆接線端子紅色插入儀表器面板紅色插孔（上標有“+”），
黑色端子插入儀器面板黑色插孔（上標有“-”）。
4. 測試時，紅色表筆接觸電池正極，黑色接觸負極。（注：請注意接觸充分）
五: 具體操作示例：（僅供參考）
（注：以設置范圍3.90-4.00V，模式1范圍內長響報警，速度2測試為例）
5.1 連接好電源線及測試線，打開儀表頂部電源開關開機；
5.2 按‘確定’鍵，此時界面顯示L，約1秒后跳入電壓下限設置界面，
通過‘▲▼’鍵將電壓范圍z小值設置為3.900；
5.3 再按‘確定‘鍵，此時界面顯示H，約1秒后跳入電壓上限設置界面，
通過‘▲▼’鍵將電壓范圍z大值設置為4.000；
5.4 再按‘確定‘鍵，通過‘▲▼’鍵將界面調節顯示F 1；
5.5 再按‘確定‘鍵，調節測試速度為SP2，調好后再按’確定‘鍵回到測試界面。
5.6 開始測試，
如所測的結果數值在3.90-4.00V內，則亮綠燈，同時一直滴滴的長響，
如所測的結果數值不在3.9-4.00V內，則亮紅燈無聲音。 HD-2118微電腦高頻逆變點焊機26650電池點焊機碰焊機
