前 言

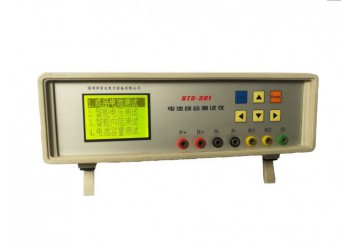

歡迎您使用深圳市宏大電子設備有限公司生產的BTS-301電池綜合測試儀,在您使用本產品之前，請詳細閱讀此說明書，在使用過程中它會幫到您！
如果您所購設備出現問題，應及時電話與我們聯系，了解故障情況后，我們將在兩個工作日內為您排除故障，保證您的生產正常進行！
我們的宗旨是：不斷創新！品質第一！服務至上！
一、功能簡介
本測試儀共有3個功能菜單，在測試儀的顯示屏幕上顯示為：
[測試模式選擇]
綜合測試
容量測試
識別代碼
1． 綜合測試：
A． 測試電池種類：鋰電，鎳氫，鎳鎘。
B． 測試電池電壓：2．4V，3．6V，4．8V，6．0V，7．2V。
C． 通用測試項目：充電測試，放電測試，內阻，電壓，過流保護功能測試。
D． 可選測試項目：識別代碼，識別電阻。
E． 標稱電壓為3．7V的電池等同于3．6V，識別代碼的測試是針對摩托羅拉系列手機電池。
F． 測試時間根據所選項目不同大約需要0．8 - 1．5秒。
2．容量測試：
A．測試電池種類：鋰電，鎳氫，鎳鎘。
B．測試電池電壓：2．4V，3．6V，4．8V，6．0V，7．2V。
C．測試項目：電池總容量，平臺容量，過充保護電壓，過放保護電壓，短路及過流保護。
D．測試時間根據電池型號及設置不同大約需要1 - 3小時。
3．識別代碼：
讀出摩托羅拉系列手機電池內的識別碼，64 + 1024位。
二 、測試步聚說明
開機后顯示可供選擇的三項菜單，通過按“▼”“▲”鍵選擇需要進行的測試項目，按“ENTER”鍵進入測試功能。
1． 綜合測試：
選擇此功能后，進入“參數設置”：
[參數設置]
電池類型：鋰電
電池電壓：3．6V
識別端子：R1/R2
1．1． 設置說明：
通過按鍵“▼”“▲”選擇需要設置的項目。
電池類型：默認為“鋰電”。通過按鍵“?”“?”循環翻滾選擇。可選擇為“鋰電”“鎳氫”“鎳鎘”。這指的是電芯的類型。
電池電壓：默認為“3．6V”。通過按鍵“?”“?”循環翻滾選擇。可選擇為“2．4V”“3．6V”“4．8V”“6．0V”“7．2V”。這指的是電池的標稱電壓值。標稱為“3．7V”的電池選擇“3．6V”。
識別端子：默認為“R1/R2”通過按鍵“?”“?”循環翻滾選擇。可選擇為“NC”“R1”“R1/R2”“M-”“R1/M-”“R+”“S”“T”“R1/R+”。
a) 僅測試一個接在電池負極的電阻時選擇“R1”。
b) 需要同時測試兩個接在電池負極的電阻時選擇“R1/R2”。
c) 僅測試一個識別代碼時選擇“M-”。
d) 需要同時測試一個接在電池負極的電阻及一個識別代碼時選擇 “R1/M-”。
e) 測試愛立信有碼T28，T68時選擇“T”。
f) 選擇“S”能對西門子S40進行測試并初始化。
設置完成后，按鍵“ENTER”保存設置并進入合格范圍設置，要退回主菜單按“ESC”鍵。
注意：在上述設置中，如果電池類型設置為“鋰電”，而標稱電壓設置為“2．4V”或是“4．8V”“6．0V”，系統會自動更改為“鎳氫”。
合格范圍設置：
合格范圍設置依次為：
識別電阻R1上限 默認設置999．9，單位K? 。
識別電阻R1下限 默認設置000．1，單位K? 。
識別電阻R2上限 默認設置999．9，單位K? 。
識別電阻R2下限 默認設置000．1，單位K? 。
識別電阻R +上限 默認設置999．9，單位K? 。
識別電阻R +下限 默認設置000．1，單位K? 。
在上述六項設置過程中，按“ENTER”進入下一設置，按“ESC”進入測試界面，按“?”“?”選擇需要改變的位（下標*），按“▼”“▲”加減所選擇的位，某位加減到最小或最大時可進行借位或進位操作。
下限報警電壓 默認設置03．50，單位V。
設置過程中，按“ENTER”進入下一設置，按“ESC”進入測試界面，按“▼”“▲”加減0．05V，按“?”“?”加減0．15V。
放電壓差上限 默認設置00．30，單位V。
設置過程中，按“ENTER”進入下一設置，按“ESC”進入測試界面，按“▼”“▲”加減0．01V，按“?”“?”加減0．1V。
上限報警內阻 默認設置0．180，單位?。
設置過程中，按“ENTER”進入下一設置，按“ESC”進入測試界面，按“▼”“▲”加減0．005?，按“?”“?”加減0．015?。
夾具內阻校正 默認設置0．000，單位?。
設置過程中，按“ENTER”進入下一設置，按“ESC”進入測試界面，按“▼”“▲”加減0．001?，按“?”“?”加減0．01?。
控制設置 默認設置為0003。
設置為1，在測試結束且合格時蜂鳴提示。
設置為2，測試儀偵測到有電池連接時蜂鳴提示。
三、技術指標
1．電流偵測精度：1mA
2．電壓偵測精度：0.01V
3．容量測試精度：1mAH
4．識別代碼測試精度：0.1K
5．內阻偵測精度：1毫歐
四、使用環境
1．輸入電壓：220V/50Hz
2．工作溫度：25度
3．儲存溫度：25度
4．相對溫度：25度
五、配件夾具
1．說明書：1本
2．電源線：1條
3．測試表筆：1對
