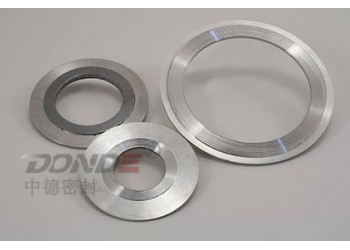

齒形組合墊片
金屬齒形組合墊片屬于一種金屬復合墊片，一般先用精密的車床或專用銑床在金屬平墊片的二面加工成同心的90度夾角形成波形的鋸齒形溝槽，由于與其它密封面的接觸是多個同心圓的線接觸，因此具有迷宮密封作用，根據不同的介質和工況條件，可選擇柔性石墨、PTFE、無石棉板或其它一些軟金屬，粘貼在墊片的二面，利用軟性覆蓋層的密封性以及金屬的強度、彈性好的優點，以達到更好的密封效果，大多數情況下我們推薦石墨作為密封層，當介質對石墨產生反應或要求潔凈環境時我們建議選擇新近推出性能卓越的膨體四氟作粘貼層層，一般不需要很大的壓緊力，即可達到密封效果。
齒形組合墊片也可不帶覆蓋密封層直接使用，也能達到良好的密封效果，但在高壓場合中容易對法蘭的表面造成損壞。所以一般要求密封面的粗糙程度在Ra1.6um以上。
特殊工況應用如極高溫，強腐蝕等需特殊材質金屬齒形組合墊片我們也可生產如下一些特材可要求：
不銹鋼304L,321,316TI,309，347,410，雙相鋼（2205,31803），蒙乃爾MONEL（400）,銦科鎳INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),鈦(T2)等特殊不銹鋼或合金材料。
金屬齒形組合墊片性能特點：
1.較低的預緊力，即使在壓力較高的環境下也有良好的密封效果，尤其適合于高溫、高壓，工況條件交變的場合是傳統金屬纏繞墊片和金屬包覆墊片的理想替代品。
2.金屬齒形組合墊片對密封表面不損傷，容易拆卸。
3.金屬齒形體部分可以重復使用這對于較大型的墊片或特殊材料的墊片如熱交換器墊片等有較重要的意義。
金屬齒形組合墊片應用范圍：
齒形組合墊片主要應用于石油、化工、冶金、電力、船舶、機械等行業的中、高壓力和高溫的壓力容器，熱交換器、冷凝器和管道法蘭的連接處密封。
|
|
齒形組合墊片結構形式及代號和使用法蘭類別：
|
基本型式
|
代號
|
適用的法蘭密封面
|
厚度(mm)
|
|
密封體
|
粘貼層（單面）
|
|
基本型
|
ZD-1900A
|
榫槽面、凹凸面、平面和凹槽面
|
3，4，5
|
0.5-1.0
|
|
帶外環（固定）
|
ZD-1901C
|
平面或凸面
|
3，4，5
|
0.5-1.0
|
|
帶外環（活動)
|
ZD-1902C
|
平面或凸面
|
3，4，5
|
0.5-1.0
|
|
帶耳環
|
ZD-1903C
|
平面或凸面
|
3，4，5
|
0.5-1.0
|
|
|
齒形組合墊片各種非金屬材料主要技術參數：
|
|
材料
|
標識代號
|
溫度 ℃
|
最大工作壓力
|
適用介質
|
壓縮率%
|
回彈率%
|
應力松馳率%
|
|
膨脹石墨
|
F.G.
|
-220--550
|
250 BAR
|
腐蝕性介質
|
18--30
|
≥17
|
≤18
|
|
聚四氟乙烯
|
PTFE
|
-100-- 200
|
100 BAR
|
腐蝕性介質
|
18--30
|
≥15
|
≤13
|
|
膨脹聚四氟乙烯
|
EPTFE
|
-100--260
|
200 BAR
|
腐蝕性介質
|
25--35
|
≥25
|
≤13
|
|
無石棉材料
|
NA
|
-100--350
|
100 BAR
|
一般氣密性
|
18--30
|
≥19
|
≤28
|
|
云 母
|
MICA
|
-150--800
|
100 BAR
|
特高溫
|
18--30
|
≥19
|
|
|
陶瓷纖維
|
CER
|
-200--1090
|
100 BAR
|
超高溫
|
18--40
|
≥19
|
|
下表用于對常用齒形組合墊片金屬骨架的材質選擇：
材料名稱
|
縮寫標記
|
硬度(HB)
|
極限溫度(°C)
|
|
碳鋼（Carbon steel)
|
CRS
|
120
|
-40~+540
|
|
304不銹鋼
|
304
|
130~180
|
-195~+760
|
|
304L不銹鋼
|
304L
|
130~180
|
-195~+760
|
|
316L不銹鋼
|
316L
|
130~180
|
-100~+760
|
|
317L不銹鋼
|
317L
|
|
-100~+760
|
|
321不銹鋼
|
321
|
130~190
|
-195~+760
|
|
347不銹鋼
|
321
|
|
-185~+760
|
|
20CB-3(ALLOY 20)
|
A-20
|
|
-185~+1090
|
|
HASTELLOY-B2
|
HAST B
|
215
|
-185~+1090
|
|
HASTELLOY-C276
|
HAST C
|
|
-185~+1090
|
|
INCOLOY-800
|
IN 800
|
|
-100~+870
|
|
INCOLOY-825
|
IN 825
|
|
-100~+870
|
|
INCONEL-600
|
INC 600
|
150
|
-100~+1090
|
|
INCONEL-625
|
INC 625
|
|
-100~+1090
|
|
INCONEL-X750
|
INX
|
|
-100~+1090
|
|
MONEL-400
|
MON
|
150
|
-130~+820
|
|
NICKEL-200(鎳）
|
NI
|
|
-195~+760
|
|
TITANIUM(鈦)
|
TI
|
215
|
-195~+1090
|
齒形組合墊片的尺寸極限偏差：
齒形密封體內徑D1
|
齒形密封體內外徑D2
|
外環外徑D3
|
厚度T
|
+1.5
0
|
0
-0.75
|
+1.5
0
|
+0.25
0
|
齒形組合墊片主要性能參數：
墊片系數
|
m=4.25
|
|
墊片使用壓力
|
≤25MPa
|
|
墊片使用溫度
|
-196℃-650℃(氧化性介質中不高于450℃)
|
|
墊片最小預緊比壓
|
y=50MPa
|
※客戶根據不同使用工況條件選擇不同的骨架材料和粘貼層，一般以粘貼層性能為主要參考，如要求耐高溫的用石墨，耐腐蝕的用四氟。
|
金屬齒形組合墊片技術標準:
1.金屬齒形組合墊片的國外標準有:ASME B 16.5, BS1560, ASME B 16.47, BS EN1092, DIN2697, JIS 和NF.
2.國內標準有JB/T 88-1994 管路法蘭用金屬齒形墊片 機械部標準
HB 6474-1990|齒形墊圈 航空航天部標準
HG20611-2009 鋼制管法蘭用齒形組合墊片 化工部歐洲體系
HG20632-2009 鋼制管法蘭用齒形組合墊片 化工部美洲體系
|
