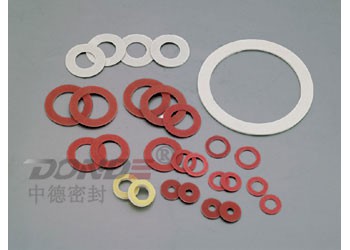

絕緣墊片
加工各類絕緣墊片：快巴紙、青稞紙、紅鋼紙、云母片、DMD絕緣紙、PET、PVC、NOMEX絕緣紙、環氧板、PTFE(鐵氟龍)，軟木橡膠等各類絕緣材料沖裁成型。適用于電機,電器,變壓器等設備中的絕緣部件,具有品質優勢,低廉價格與優良的服務提供給客戶。
環氧板又稱環氧玻璃纖維板，環氧酚醛層壓玻璃布板，由玻璃纖維布用環氧樹脂粘合而成加溫加壓制作，型號為3240，在中溫下機械性能高，在高濕下電氣性能穩定。適用于機械、電器及電子用高絕緣結構零部件，具有高的機械和介電性能較好的耐熱性和耐潮性。耐熱等級F級（155度）。 規格厚度：0.5～100mm 常規規格：1000mm*2000mm
環氧板應用特性：
1、 形式多樣。各種樹脂、固化劑、改性劑體系幾乎可以適應各種應用對形式提出的要求，其范圍可以從極低的粘度到高熔點固體。
2、 固化方便。選用各種不同的固化劑，環氧樹脂體系幾乎可以在0～180℃溫度范圍內固化。
3、 粘附力強。環氧樹脂分子鏈中固有的極性羥基和醚鍵的存在，使其對各種物質具有很高的粘附力。環氧樹脂固化時的收縮性低，產生的內應力小，這也有助于提高粘附強度。
4、 收縮性低。環氧樹脂和所用的固化劑的反應是通過直接加成反應或樹脂分子中環氧基的開環聚合反應來進行的，沒有水或其它揮發性副產物放出。它們和不飽和聚酯樹脂、酚醛樹脂相比，在固化過程中顯示出很低的收縮性（小于2%）。
5、 力學性能。固化后的環氧樹脂體系具有優良的力學性能。
|
|
環氧板產品技術指標
|
|
項目
|
單位
|
型號
|
|
3240
|
3240-1
|
3240-3
|
垂直層向
彎曲強度
|
A:常態
|
≥
|
MPa
|
340
|
320
|
320
|
|
E-1/150:150±5℃
|
≥
|
MPa
|
—
|
—
|
—
|
|
平行層向沖擊強度(簡支梁法)
|
≥
|
kJ/m2
|
33
|
30
|
30
|
垂直層向電氣強度
(于90±2℃變壓器油中,板厚1mm）
|
≥
|
kV/mm
|
14.2
|
14.2
|
8.0
(板厚3mm）
|
平行層向擊穿電壓
(于90±2℃變壓器油中)
|
≥
|
kV
|
35
|
30
|
30
|
|
相對介電常數(48-62Hz)
|
≤
|
—
|
5.5
|
—
|
—
|
|
相對介電常數(1MHz)
|
≤
|
—
|
5.5
|
—
|
—
|
|
介質損耗因數(48-62Hz)
|
≤
|
—
|
0.04
|
—
|
—
|
|
介質損耗因數(1MHz)
|
≤
|
—
|
0.04
|
—
|
—
|
|
表面電阻A：常態
|
|
W
|
—
|
—
|
—
|
|
浸水后絕緣電阻(D-24/23)
|
≥
|
W
|
5.0×108
|
1.0×108
|
1.0×108
|
|
吸水性(D-24/23,板厚1.6mm)
|
≤
|
mg
|
19
|
19
|
19
|
|
密度
|
|
g/cm3
|
(1.70-1.90)
|
|
燃燒性
|
|
級
|
—
|
—
|
—
|
|
顏色
|
|
—
|
本色
|
本色
|
本色
|
|
執行標準
|
|
—
|
Q/TXXFR002-2009
|
耐熱絕緣云母硬板性能表：
|
產品代號
|
耐熱金云母硬板 HP5-Z
|
耐熱白云母硬板 HP5
|
|
云母紙
|
金云母
|
白云母
|
|
粘合劑
|
有機硅樹脂
|
有機硅樹脂
|
|
云母含量 (%)
|
≥ 90%
|
≥ 90%
|
|
膠含量 (%)
|
≤ 10%
|
≤ 10%
|
|
厚度 (mm)
|
0.10 ～ 2.0
|
0.10 ～ 2.0
|
|
厚度誤差 (mm)
|
平均
|
±0.02 － ±0.05
|
±0.02 － ±0.05
|
|
各點
|
±0.05 － ±0.08
|
±0.05 － ±0.08
|
|
密度 (g/cm 3 )
|
1.6-2.2
|
1.6-2.2
|
|
加熱減量 (%)
|
≤0.60
|
≤1.00
|
|
彎曲強度 (kgf/mm 2 )
|
≥16
|
≥18
|
|
擊穿電壓 (KV/mm)
|
>18
|
>20
|
|
高溫絕緣電阻 (M Ω )
|
100 － 600
|
200 － 600
|
|
長期工作溫度
|
850℃
|
550℃
|
|
標準尺寸 (mm)
|
1000 × 600 1000 × 1200
|
1000 × 600 1000 × 1200
|
|
測試標準
|
GB5019 － 85, IEC371
|
GB5019 － 85, IEC371
|
※客戶根據不同使用工況條件選擇不同的材料，有特殊工礦的可要求。
|
|
絕緣墊片技術標準:
可提供任何標準和非標準的尺寸，包括ASME，DIN， IEC371，JIS，GB及其它標準。可提供圓型、方型等異型形狀云母墊片。
國內相關標準：
GB/T 9126-2008|管法蘭用非金屬平墊片 尺寸
GB/T 17727-08|船用法蘭用非金屬墊片 尺寸
HG/T 20627-2009|鋼制管法蘭用非金屬平墊片（Class系列）
HG/T 20606-2009|鋼制管法蘭用非金屬平墊片（PN系列）
GB/T 1303.1-1998|環氧玻璃布層壓板
JC 354-1984|無機耐高溫合成云母紙層壓板
GB/T 5019.4-2009|以云母為基的絕緣材料 第4部分：云母紙
JB/T 7100-1993|柔軟云母板
GB 7195-1987|云母紙試驗方法
|
