134 0616 0918噴漆房廢氣處理設計方案及示意圖

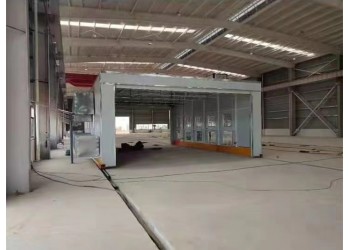

整體移動式噴漆房包含整體移動房體房體驅動系統、照明系統、頂部送風系統、加熱系統、地溝漆霧凈化系統、室外水幕凈化系統及廢氣治理凈化系統組成。工件可以采用叉車或天車運送至的噴漆房工作區域范圍之內。整體移動噴漆房，包括噴漆房體，所述噴漆房體為空心的長方體；所述噴漆房體的下端兩側分別設置有若干移動輪，所述移動輪由電機驅動轉動；所述噴漆房體的內部通過橫隔板分隔成上部的管道室和下部的噴漆室；所述管道室內水平設置有環形連通管，所述噴漆房體的上方設置有向環形連通管供風的風機；所述環形連通管的下方連通有若干豎向的出風管，所述出風管的下端向下穿過所述橫隔板，且所述出風管的下端設置有出風噴頭，若干出風噴頭向下出風形成環形風幕。
進一步地，若干所述出風噴頭包括若干單板噴頭和若干雙板噴頭，若干單板噴頭和若干雙板噴頭沿環形連通管的管體延伸方向交錯設置；所述單板噴頭的下單設置有一個豎向的出風板，所述雙板噴頭的下端并排設置有兩個豎向的出風板；所述出風板的下端設置有若干風孔；將雙板噴頭的兩個出風板之間的間隙稱為風板間隙；單板噴頭上的出風板的兩側邊緣分別伸入兩側的風板間隙內。
進一步地，所述風孔為向下擴張的倒錐形孔。
進一步地，所述環形連通管的整體輪廓為方形，所述風機設置在環形連通管的中心上方，所述風機的下方設置有供風總管，所述供風總管的下端通過四個供風支管分別連接所述環形連通管的四邊中心。
進一步地，所述噴漆室的墻板上設置有若干補風口，所述補風口由鋁合金格柵制成。
進一步地，所述噴漆房體由骨架和墻板組成，所述骨架由矩形鋼管制成，所述墻板由巖棉彩鋼板制成。
進一步地，所述噴漆房體的一端設置有電動升降門。
本實用新型的一種整體移動噴漆房，其有益效果如下：
噴漆房可整體移動，在移出和調入工件時不必如伸縮式噴漆房那樣收縮和展開房體，而是直接移動整個噴漆房，耗時更少，有利于提高生產效率；

噴漆房?jī)?nèi)能夠產生環形風幕，形成相對封閉的噴漆工作區域，方便進行涂裝作業；
環形風幕由交替設置的單板噴頭和雙板噴頭出風形成，風幕對噴漆工作區域的封閉效果好。
