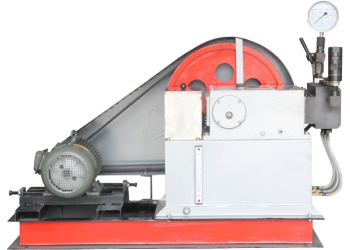

電動試壓泵2D-SY型（6.3—80MPa），主要使用于各類壓力容器、氧氣瓶、管道、閥門、蒸氣鍋爐等作水壓試驗，予應力加工新工藝和試驗室中獲得液體高壓源的設備。是機械工業部通用機械研究所試壓泵聯合設計組設計的z新系列產品，它具備了舊式產品的“三化”程度高、使用壽命長、性能穩定、移動靈活、重量輕等特點，并在此基礎上增加了傳動裝置和十字轉換，使本系列產品的綜合值全面達到要求，各種性能穩定可靠，使用更加安全方便，同時達到了節能省電的效果。在產品結構方面選用了封閉式水箱，降低了整機高度，使外形更加緊湊美觀。該產品系按5°—60℃的清水，乳化液和粘度不大于45mm2/s的油品為工作介質而特意設計的，泵的工作環境溫度：5°—60℃。
本系列試壓泵共有七種型號，基本參數如表：
|
型號 |
額定排出壓力MPa |
流量L/h |
高壓柱塞直徑mm |
往復 次數 |
配套電機功率KW |
外形尺寸 長×寬×高mm |
重量 kg |
|
高壓時 |
|||||||
|
2D-SY/6.3 |
6.3 |
160 |
32 |
51 |
1.1 |
655×480×1055 |
150 |
|
2D-SY/10 |
10 |
100 |
25 |
||||
|
2D-SY/16 |
16 |
63 |
20 |
||||
|
2D-SY/25 |
25 |
40 |
16 |
||||
|
2D-SY/40 |
40 |
32 |
14 |
||||
|
2D-SY/63 |
63 |
22 |
12 |
1.5 |
|||
|
2D-SY/80 |
80 |
16 |
10 |
選用試壓泵時，應根據所需的試驗壓力來選擇泵的額定排出壓力。亦應兼顧到流量要求。
四、主要結構和工作原理
該產品為臥式2缸往復泵。由電動機、減速箱、傳動箱、水缸、集水器、安全閥及水箱等主要部件組成。泵裝在水箱蓋上，水箱下有四個滾輪，使泵能移動靈活。電動機與減速箱由兩件半聯軸器聯接。減速箱內的蝸輪軸與蝸輪速比為2:55。蝸輪軸兩端有互成180°的偏心軸，通過兩側傳動箱內的滑動機構，將旋轉運動轉變為滑塊、十字頭的往復運動。十字頭上所裝的柱塞在水缸內做往復運動，實現泵的交替吸入和排出過程。在柱塞的往復作用下，2只水缸內的工作容積形成周期變化。當柱塞為吸入行程時，出水閥關閉，隨水缸工作容積的增大，缸內形成真空，水箱內的工作介質在大氣壓力的作用下，通過濾網、進水管、頂開進水閥進入缸體內。當柱塞為排出行程時，進水閥關閉，出水閥被迫開啟，柱塞將工作介質通過出水閥輸入集水器，輸送到被試容器內，實現試壓。
集水器是泵的控制樞紐，起控制、測量和保護作用。集水器上設有安全閥、放水閥及連接輸出接管的工作接頭和壓力表接頭。
安全閥是本泵液力端的過載保護裝置，出廠已調好。
