一  概述

負壓自動排渣放水器是煤礦瓦斯抽放系統不可缺少的自動放水裝置，適用于瓦斯抽放和利用系統的主管、干管、支管的自動排渣放水。

主要適用于煤礦井下瓦斯管道負壓抽放系統與瓦斯抽放管路可串聯連接，也可并聯連接?？纱⒉⒙摻釉诓擅汗ぷ髅骓槚椉熬蜻M工作面巷道內使用，也可串、并聯接在鉆孔豎管下口及龍門管下端和管路的低凹處使用。也可以安裝在地面瓦斯抽排站使用，并且及時自動排渣，放水效果良好，性能穩定可靠，維修量小，使用壽命長，是人工操作無法比擬理想的自動排渣放水裝置。

 二  自動排渣放水器的結構性能和特點

1. 結構

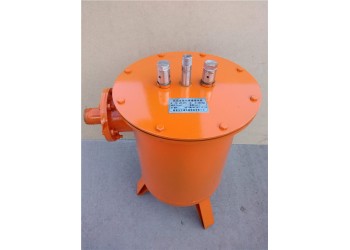

APS-FY型負壓自動排渣放水器 如附圖1所示，負壓自動排渣放水器主要由1.通大氣閥2.通氣閥3.托盤4.側導向桿5.磁鐵6.中心導向桿7.外筒8.放水閥9.導向座11.浮漂10等組成。

2.性能

適用負壓范圍：-0.01～-0.07Mpa

介質溫度：1-60℃

容    積：10～100L

重    量：25～50kg

3. 使用范圍

負壓放水器分為立式放水器、臥式放水器，臥式放水器只用于并接在管路上，適用于空間狹小的管路的低凹處放水使用。立式放水器的使用方式可串，可并在管路上使用，其中立式放水器分為自動排渣放水器和自動放水器二種，其外型尺寸基本相同，區別只在連接方式，串接的放水裝置為法蘭聯接，并接的放水裝置為扎管聯接。
