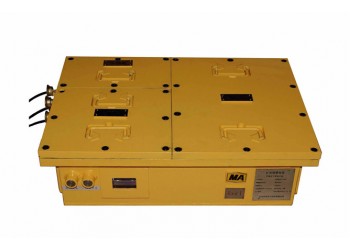

DXBL1536/24X煤礦避難硐室用鋰離子蓄電池后備電源

產品簡介

DXBL1536/24X（A）型礦用隔爆型鋰離子蓄電池電源將先進的鋰電池配組技

術、充放電管理技術、均衡技術與隔爆技術、數據實時顯示技術等融為一體，為

用電設備提供穩定可靠的后備電力供應。

主要用途及適用范圍

電源適用于煤礦井下有瓦斯、煤塵等爆炸性氣體的危險環境中，可作為礦用

救生艙、避難硐室、井下通信系統等礦用設施設備的備用電源。

產品型號具體含義如下：

DX -產品類型：電源箱

B-防爆型式：隔爆

L-電池類型：鋰離子蓄電池

1536-電池組額定能量：1536W

24- 額定輸出電壓：24V

X-避險

（A）- 產品序列

防爆標志

防爆形式：礦用隔爆型    防爆標志：ExdI Mb

 使用環境

電源在下列條件下能正常工作：

（1）環境溫度：0～40℃；

（2）平均相對濕度：不大于 95%（+25℃）；

（3）大氣壓力：80kPa～106kPa；

（4）無顯著振動和沖擊，無直接滴水、淋水的場所；

（5）煤礦井下有瓦斯及煤塵爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場所。

螺栓性能

a）使用屈服應力≥640MPa 的螺釘

b）性能等級：8.8 級

切斷電池工作原理

接線腔打開前，關閉面板左側的輸出開關，此開關是也是總開關。

當關閉總開關后，電路板上 Q10,Q11,Q12,Q13,Q16,Q18,Q19 這七個固態開關關閉，隔絕電池和電路板的連接。

主要技術指標

（1）單體電池標稱電壓：3.2V

（2）單體電池額定容量：60Ah

（3）單體電池允許z大充電電壓：3.65V

（4）單體電池允許z低放電截止電壓：2.2V

（5）單體電池z大允許充電電流：30A

（6）單體電池z大允許放電電流：180A

（7）單組電池?cái)?shù)量：8 節

（8）單體電池z高允許工作溫度：60℃

（9）電池組的額定容量：60Ah

（10）電池組的z低允許使用容量報警值：42Ah

（11）電池組充電過流保護值：10A

（12）電源電池的額定能量：1536Wh

（13）電源額定輸出電壓：24V

（14）電源額定輸出電流：20A

（15）電源輸出過流保護電流：27.5A

（16）電源額定輸入電壓范圍，90VAC~260VAC

（17）電源額定輸入電流范圍，0A～3A

主要功能

管理功能

具有充、放電管理功能； 電池自平衡功能；單體電池電壓、電流、溫度、容量監測功能；故障報警功能。

保護功能

能夠?qū)崿F(xiàn)過溫保護、電 壓過充保護、電壓過放保護、充電過流保護、輸出過流保護和輸出短路保護等功能。

檢測功能

能進行過充電壓保護失 效檢測及顯示；過放電壓保護失效檢測及顯示；電池信息采集線是否開路，采集 線自檢及顯示等檢測功能。

聯機擴容功能

具有多臺電源聯機，擴容功能。
