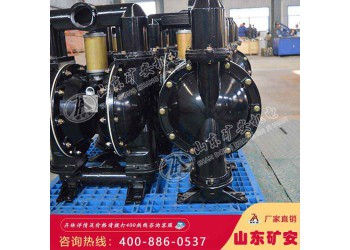

BQG460/0.2氣動隔膜泵介紹

BQG460/0.2氣動隔膜泵主要用于礦山井巷開拓，Kuangan03豎井井筒施工，采礦工作面槽及各類設備周邊的排污，井下峒室工程的排水、排污排沙、排泥漿，礦井巷道噴白應用等。

BQG460/0.2氣動隔膜泵組成結構

BQG460/0.2氣動隔膜泵是由氣馬達，流體蓋，隔膜組件，球閥組件，進液管和消音器等。

BQG460/0.2氣動隔膜泵參數

型號   BQG460/0.2

額定流量L/min  460

出料壓力MPa  0.2

額定風壓MPa  0.55

zui大耗氣量m3/min  3.0

通過顆粒zui大直徑mm  9

長×寬×高 536x477x888

重量  50.4

BQG460/0.2氣動隔膜泵工作原理

BQG460/0.2氣動隔膜泵是容積泵中較為te殊的一種形式。它是依靠一個隔膜片的來回鼓動改變工作室容積從而吸入和排出液體的。

氣動隔膜泵主要由傳動部分和隔膜缸頭兩大部分組成。傳動部分是帶動隔膜片來回鼓動的驅動機構，它的傳動形式有機械傳動、液壓傳動和氣壓傳動等，其中應用較為廣泛的是液壓傳動。氣動隔膜泵的工作部分主要由曲柄連桿機構、柱塞、液缸、隔膜、泵體、吸入閥和排出閥等組成，其中，由曲軸連桿，柱塞和液缸構成的驅動機構與往復柱塞泵十分相似。

BQG460/0.2氣動隔膜泵安裝

1.泵上口為出水口，下吸水口連接處須扎緊。

2.入口處材料供應管道不能太小，否則容易堵塞，且不使用容易癟塌的軟管。

3.將隔膜泵支腳固定在適當?shù)谋砻嫔希苑乐拐駝訐p壞。

4.如果隔膜泵幾小時內不啟動，斷開氣體供應。

BQG460/0.2氣動隔膜泵維修與維護

1.干凈的操作平臺可防止拆卸和重新裝配過程中精密的內部運動零件受到灰塵和外來雜物的影響。

2.保留良好的維修記錄，并且將隔膜泵包括在預防性維修項目中。

3.在拆卸之前，將隔膜泵的上部向下翻轉，將泵中的材料排出，以清空歧管中的殘留材料。

4.拆下上部和下部的歧管步驟：

1）拆下球、O型圈和球座；

2）拆下流體蓋；

3）拆下螺釘、隔膜墊片；

4）拆下O型圈、注意不要劃破或擦傷連桿的表面。

5.更換損壞的零配件、用潤滑油途抹連桿(隔膜桿)和O型圈。

6.按逆序重新裝配。
