GD系列電磁換向閥原廠直供防爆液壓電磁閥

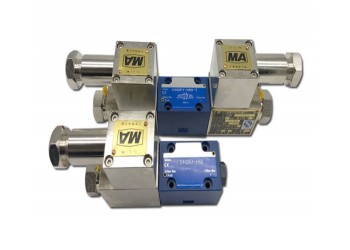

GD6通徑系列隔爆電磁換向閥

概述：

1、本產品設計制造符合GB3836.1-2000《煙炸性環境用防爆電氣設備通用要求》和GB3836. 2 -2000《爆炸性環境用防爆電氣設備隔爆電氣設備"d")及有關標準。產品和技術條件經防爆檢驗單位審定通過.井頌發防爆合格證和安全標志證。

2、電氣裝置采用了嚴格控制防爆措施，接線盒的進展具有密封可靠。接線方便的優點。

3.本產品為板式連接型，其安裝連接尺寸符合GB2514- 2000《四油口板式液壓方向控制閥安裝面》的標準。

銷售負責人：鄭經理      手機（微信）：15689789708

用途：

本GD系列隔爆換向閥適用于防爆要求場合(如煤礦、石油、冶金、化工和工廠內存在A. B. C級-包含T1. T2、T3、T4組的可燃性氣體，蒸汽與空氣形成的爆炸性混合物)的液壓系統中作方向控制用。

電磁閥是用電磁控制的工業設備，是用來控制流體的自動化基礎元件，屬于執行器，并不限于液壓、氣動。用在工業控制系統中調整介質的方向、流量、速度和其他的參數。電磁閥可以配合不同的電路來實現預期的控制，而控制的精度和靈活性都能夠保證。電磁閥有很多種，不同的電磁閥在控制系統的不同位置發揮作用，常用的是單向閥、安全閥、方向控制閥、速度調節閥等。

電磁閥工作原理

電磁閥里有密閉的腔,在不同位置開有通孔,每個孔連接不同的油管,腔中間是活塞,兩面是兩塊電磁鐵,哪面的磁鐵線圈通電閥體就會被吸引到哪邊,通過控制閥體的移動來開啟或關閉不同的排油孔,而進油孔是常開的,液壓油就會進入不同的排油管,然后通過油的壓力來推動油缸的活塞,活塞又帶動活塞桿,活塞桿帶動機械裝置。這樣通過控制電磁鐵的電流通斷就控制了機械運動。

在氣路(或液路)上來說，兩位三通電磁閥具有1個進氣孔(接進氣氣源)、1個出氣孔(提供給目標設備氣源、1個排孔(一般安裝一 個消聲 器,如果不怕噪音的話也可以不裝。兩位五通電磁閥具有1個進氣孔(接進氣氣源)、1個正動作出氣孔和1個反動作出氣孔分別提供給目標設備的一正-反動作的氣源、1個正動作排氣孔和1個反動作排氣孔安裝消聲器)。對于小型自動控制設備，氣管-般選用8~12mm的工業膠氣管。在電氣上來說,兩位三通電磁閥-般為單電控即單線圈)，兩位五通電磁閥-般為雙電控即雙線圈)。線圈電壓等級一般采用DC24V、AC220V 等。兩位三通電磁閥分為常閉型和常開型兩種，常閉型指線圈沒電時氣路是斷的，常開型指線圈沒通電時氣路是通的。常閉型兩位三通電磁閥動作原理: 給線圈通電，氣路接通，線圈一旦斷電,氣路就會斷開，這相當于點動”。常開型兩位三 通單電控電磁閥動作原理:給線圈通電，氣路斷開，線圈一旦斷電，氣路就會接通，這也是點動”。兩位五通雙電控電磁閥動作原理:給正動作線圈通電，則正動作氣路接通正動作出氣孔有氣，即使給正動作線圈斷電后正動作氣路仍然是接通的，將會-直維持到給反動作線圈通 電為止。給反動作線圈通電,則反動作氣路接通(反動作出氣孔有氣，即使給反動作線圈斷電后反動作氣路仍然是接通的，將會一直維持到給正動作線圈通電為止。這相當于自鎖"。基于兩位 五通雙電控電磁閥的這種特性,在設計機電控制回路或編制PLC程序的時候,可以讓電磁閥線圈動作1~2秒就可以了，這樣可以保護電磁閥線圈不容易損壞。
