GZD3礦用本安型稱重傳感器

一、概述

礦山立井提升系統中，為保證提升安全，不允許提升機超載運行，否則易造成生產事故；因此需要準確控制提升載荷是非常重要的。

    目前我國煤炭系統對主井載荷的控制方法，基本上可分為定容、定重二種方式。定容提升往往因煤炭水份、灰份、矸石含量不同、及煤位測量誤差，引起超載的可能性較高，因此該種方式常作為備用方式。定重提升則容易正常掌握和控制提升載荷，是礦井提升機系統實現自動化和加強科學管理的一個重要手段。

二、產品性能及用途

㈠用途 本產品是控制箕斗裝載量稱重系統中的主要傳感設備，它可以根據裝載量多少輸出相應的電流信號，再通過電器設備顯示裝載重量和控制裝載設備的工作。本產品具有技術性能優越，規格型號齊全，可靠性好、工作穩定、輸出精度高的優點。

三、工作原理簡介

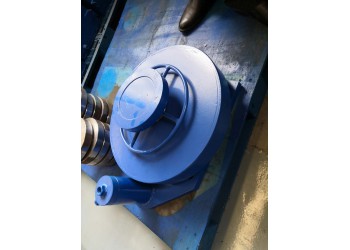

本產品由密閉容器與壓力變送器兩部分組成。

測重傳感器的工作原理為：將液體密封在一特制的、易于變形的容器內，被測重物體安放在容器上，當物體重量增加時，其內液體壓力也隨之升高，測量液體壓力的大小，便可換算出其上物體的重量。液體壓力通過壓力變送器可轉換成電流信號輸出。液壓測重傳感器的優點是：信號強度大、線性度好、易于后續處理，可承受較大的側向負荷而不會造成測量誤差及結構損壞。

四、型號技術參數及結構尺寸

1、型號說明 本測重傳感器按最大測重可分為24t、50t兩種型號。如選用規格超出此范圍，請按以上方法命名后，特殊定貨。

2、技術參數電源電壓：DC24V 輸出電流：4-20mA 變送器壓力等級：10MPa(根據要求24t可配6MPa壓力等級變送器)

3、液壓測重傳感器外形結構尺寸380x380X200-230 4、本安參數 Ui:24V (DC),Ii:20mA,Ci:0uF,Li:0mH。山東東達機電公司
