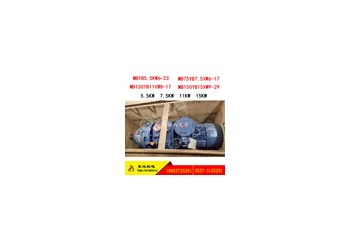

K3甲帶給料機減速機總成5.5kw驅動裝置

K3甲帶給料機減速機總成5.5kw驅動裝置構示

本機為吊掛式給料機，其主要組成部分見結構示意圖，整機經由漏斗架懸掛固定在料倉口部，其下安裝箱體，在箱體下安裝給料裝置。給料裝置由驅動滾筒、緩沖托輥、改向滾筒、膠帶、清掃器等組成。驅動裝置由機械無級變速機經鏈條帶動主動滾筒旋轉，給料機料流從兩側板圍成的箱體出口流出。給料裝置和驅動裝置均安裝在底架上。在箱體上，安有閘門裝置和驅動手柄，用于給料機停機時關閉料流。

K3甲帶給料機5.5kw驅動裝置工作原理

料倉內的物料經漏斗架進入箱體落在具有耐磨、防縱撕、抗沖擊能力的專用膠帶上；當驅動滾筒在外動力的驅動下開始旋轉時，帶動膠帶運動，膠帶帶動其上的物料導向出料口，運行中的膠帶在出料口卸料后轉向回程，物料不斷的從出料口排出，從而完成給料過程；安裝在改向滾筒處的清掃器，清掃粘結在膠帶上的物料，以避免物料在返程側的撒落。改變進料口大小可通過調節閘門的開度來實現；改變給料量，可通過調節無級變速減速機的輸出軸變速，來改變膠帶運行速度的大小，從而改變給料量；改變給料量，也可通過選配變頻器，改變電動機轉速，從而改變給料量。帶式給料機運行中，系統主要負荷均由滾動軸承支撐，運行阻力小，設備所需驅動功率小，系統各零部件工作壽命長。

K3甲帶給料機5.5kw驅動裝置其主要特點是：

1. 給料量大，體積小、重量輕，便于井下運輸和安裝，可大大減少井巷工程量；

2. 給料量調節范圍大，調節方便（無級調速）；

3. 運動部分工作阻力小，功耗低，運動部件的工作壽命長；

4．運行平穩，噪音小，保護環境；

5、零部件通用性強，安裝維修方便。K3甲帶給料機驅動裝置 7.5KW驅動裝置 減速機總成
