KXB127礦用移動式聲光報警器接線圖

銷售熱線：18053792683

工作原理：

當電機車通過彎道或三叉路口時，觸發安裝在巷道的紅外傳感器，主機接收到傳感器信號后,控制報警箱發出“前方來車，注意安全”報警語音，并且LED燈由綠色變成紅燈閃爍，提示對面車輛或行人注意來往車輛，注意安全，保證巷道安全，延時一段時間后，報警箱停止報警，同時LED燈由紅燈變?yōu)榫G燈。

KXB127礦用彎道報警裝置 機車尾燈報警器，主要適用于煤礦井下彎道或三叉路口，當電機車通過彎道或三叉路口時，觸發安裝在巷道的紅外傳感器，主機接收到傳感器信號后,控制報警箱發出“前方來車，注意安全”報警語音，并且LED燈由綠色變成紅燈閃爍，提示對面車輛或行人注意來往車輛，注意安全，保證巷道安全，延時一段時間后，報警箱停止報警，同時LED燈由紅燈變?yōu)榫G燈。

銷售經理：張煥真

銷售電話：18053792683

辦公室電話：0537-3163683

二、技術參數

1、主要組成及其技術參數

1）礦用隔爆兼本安型直流穩壓電源

型號：KDW127/12

額定電壓：AC 127V

電壓波動范圍：75%~110%

最高開路電壓：DC 12.5V

最大保護電流：1A

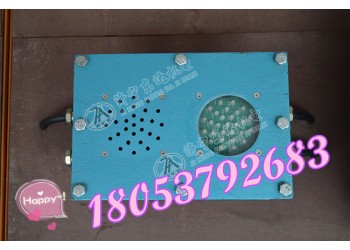

2）礦用本質安全型語音聲光報警箱

型 號：KXB-12

額定工作電壓：DC 12V

音響響度：85db，光可見距離20米

3）礦用本安型紅外傳感器發送器

型 號：GUG8F

額定電壓工作電壓：12.5V

發送距離≤8m

4）礦用本安型紅外傳感器接收器

型 號：GUG8S

額定電壓工作電壓：12.5V

感應距離≤8m

2、適用環境

a)環境溫度：0℃~40℃；

b)大氣壓力：80kPa~106kPa ；

c)空氣平均相對濕度：≤95%（+25℃）；

d) 具有甲烷、煤塵爆炸性混合物，但無破壞絕緣的腐蝕性氣體的煤礦井下。

KXB127礦用彎道報警裝置 機車尾燈報警器，主要適用于煤礦井下彎道或三叉路口，當電機車通過彎道或三叉路口時，觸發安裝在巷道的紅外傳感器，主機接收到傳感器信號后,控制報警箱發出“前方來車，注意安全”報警語音，并且LED燈由綠色變成紅燈閃爍，提示對面車輛或行人注意來往車輛，注意安全，保證巷道安全，延時一段時間后，報警箱停止報警，同時LED燈由紅燈變?yōu)榫G燈。
