清淤排污泵井下可用QYF20氣動清淤排污泵證全

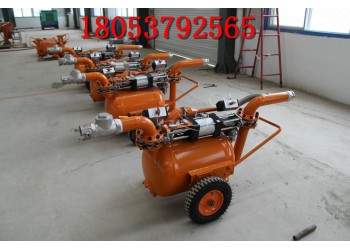

一、QYF20-20氣動清淤排污泵概述
智能化高效節能礦用氣動清淤排污泵是山東礦安公司自主創新、自主研發、擁有自主知識產權的系列排污設備，產品技術處于國際水平。
QYF系列礦用氣動清淤排污泵由壓縮空氣驅動，主要組成部分包括主體部分、控制系統及真空抽吸組件等。QYF系列礦用氣動清淤排污泵適用于煤礦井下水倉沉淀的大量煤泥的清理，由于沒有可靠的設備來清理煤泥，不僅給煤礦的正常生產帶來很多不便，同時造成很大的資源浪費。而我們研制的排污泵實現了煤礦井下水倉煤泥水混合物的高效快捷處理，徹底解除了人工清挖水倉的繁重勞動，同時減少了新建井下水倉數量，不僅提高了礦井水倉清挖的綜合經濟效益，而且實現了環境的治理和保護，省時省力，具有廣泛的實用性。
排污泵能夠得到客戶認可，只是因為當他看待世界上的萬物眾生時，都是抱著一種輕松的態度，所以如果你也想輕松，就讓選擇東達機電礦用設備吧。
咨詢電話：18053792565座機：0537-3160565
本產品執行標準：MT/T315-92、Q/KA002-2013。
QYF系列礦用氣動清淤排污泵以壓縮空氣為動力，適用于含有甲烷煤塵爆炸危險的煤礦井下采掘工作面、巷道、井底污水窩及污水坑（井）、水倉等排水排污作業。
1、清淤排污泵在下列環境條件下應能正常工作：
a)清淤排污泵吸料管潛入水下，長度不超過8m。
b)輸送介質溫度不超過40℃。
c)工作環境溫度（0～40）℃。
d)輸送介質的PH在6～8范圍內。
e)含固體顆粒的最大直徑不超過20mm。
e)適用氣壓范圍0.40MPa～0.70MPa。
2、QYF系列礦用氣動清淤排污泵含義
Q Y —清淤排污泵
F—氣動
□--□—流量m?/h--揚程m
型號示例：QYF20-20代表輸送介質為污水、污物的礦用氣動清淤排污泵；
額定流量20m?/h，額定揚程20m
清淤排污泵型號
流量
m?/h
揚程
m
耗氣量
m?/min
工作氣壓
MPa
安裝外形尺寸
（長×寬×高）mm
QYF25-20
25
20
10.5
0.55
1830×885×965
QYF20-20
20
20
9.5
0.55
1830×834×915
QYF17-20
17
20
7.5
0.55
1830×782×890
QYF14-20
14
20
5.5
0.55
1830×782×890
QYF10-20
10
20
5.0
0.55
1830×782×890
三、QYF20-20氣動清淤排污泵產品結構與工作原理QYF系列礦用氣動清淤排污泵主要組成部分包括主體部分、控制系統及真空抽吸組件等，見結構圖。
1、主體部分：由泵體、進料管道、排料管道組成，其擔當?shù)墓ぷ魇俏虾团帕稀?br /> 2、控制系統：控制系統主要是利用氣控換向閥、行程開關、梭閥、球閥以及時間邏輯換向閥等閥體的有機結合，實現對執行機構的控制與切換，達到機組工作時吸料與排料有序轉換；
3、真空抽吸組件：真空抽吸組件主要由先收縮后擴張的拉瓦爾噴管、負壓腔和擴張管等組成。它是根據文丘里效應的原理設計而成，包括供氣口、排氣口和真空 口。當供氣口的供氣壓力高于一定值后，噴管射出超聲速射流，由于氣體的粘性，高速射流卷吸走負壓腔內的氣體，使該腔形成較高的真空度。真空發生器的性能與 噴管的最小直徑、收縮和擴散管的形狀、通徑及其相對位置和氣源壓力大小等諸多因素有關。該真空抽吸組件通過泵體與吸料口相通，當控制系統循環切換控制氣缸 工作時，即可完成機組的吸料與排料過程。
