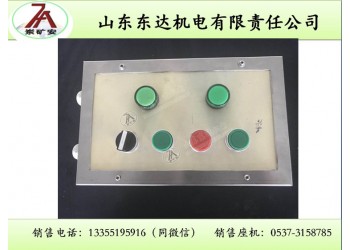

AH0.6/12礦用本安型按鈕箱
一、概述
1.3用途
適用于煤礦井下有瓦斯、煤塵爆炸危險環境，也適用于煤炭、冶金、化工、建材、糧食、運輸?shù)拳h(huán)境，作控制和顯示用。
1.4使用環境條件
a)工作環境溫度：0℃～+40℃；
b)相對濕度：≤95%RH(+25℃時)；
c)大氣壓力：80kPa～110kPa；
d)在井下有瓦斯煤塵爆炸性混合物的環境工作。
1.5供電電源：
a）工作電壓：DC12V；工作電流≤600mA。
2結構特征與工作原理
2.1結構特性
主要由按鈕部分、LED指示燈顯示部分組成。
2.2工作原理
通過按鈕箱上的按鈕發出指示信號給聯機設備發出信號，聯機設備接到指示信號后發出執行信號，對按鈕箱的LED指示燈提示。
手機：13355195916（可加微信）
電話：0537-3158785
3電氣性能
具有3個按鈕，1個旋鈕，2個LED指示燈。
具有工作狀態指示功能。
輸出信號：無源接點：3路。
4外形重量
4.1外形尺寸：288mm×176mm×90mm
4.2重量：2.7kg。
5安裝、調試
5.1按鈕箱為懸掛式，將其平穩懸掛在硐室內，先把進、出線電纜連接好確認沒有問題后，然后按施工標準敷設好電纜，連接相關聯設備。
5.2箱體在接完線上蓋之前必須檢查一下，電纜線應按照說明書或圖紙上的連接方式接好，同時確保端子上的引線壓接牢固可靠。
5.3按鈕箱為礦用本質安全型，在井下現場安裝完要確保線嘴都已緊固好。并保證不用線嘴的順序?yàn)槊芊馊Α撡|(zhì)堵板、金屬墊圈。
5.4完成所有上述工作后，確認安裝人員在安全位置后，進行操作對各種工作狀態進行檢驗是否正常。
6使用、操作及注意事項
6.1使用前準備和檢查
按鈕箱在使用前檢查工作狀態是否正常；
6.2操作
6.2.1按鈕箱根據現場的需要選擇工作方式，各工作方式會有相應的指示。
6.2.2當滿足各類閉鎖關系情況下，按鈕箱按下控制按鈕時，通過按鈕箱與控制箱的連接，按鈕箱本身相應的LED指示燈亮。
6.3注意事項
6.3.1維修時不得改變本安電路和與本安電路有關的元器件的型號、規格及其參數。
6.3.2本安產品不得與未經檢驗的設備相連接，如與其它設備連接時，須經防爆聯檢。
6.3.3安裝時嚴格按照說明書進行相關操作，應可靠固定，配線作業必須由具有專業資格的人員進行；確認輸入電源處于完全斷開的情況下，才能進行接線工作。
7售后服務及相關事項
我公司對售出的產品質保1年，在質保期內產品由于質量問題我公司負責免費維修。我公司對售出的產品實行終身維修并提供備品備件；由于人為損壞的產品問題不在我公司的保修范圍內。
8定貨
用戶再需要定貨時要寫清產品的名稱和型號：
如：AH0.6/12礦用本安型按鈕箱 1臺
