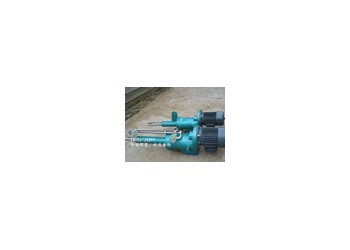

工業輕型推桿，DTZ700-800-0.75/30電動推桿

電動推桿是一種將電動機的旋轉運動轉變為推桿的直線往復運動的電力驅動裝置。可用于各種簡單或復雜的工藝流程中，作為電動執行機構以實現遠方集中控制或自動控制。

DTZ700-800-0.75/30為例

D-代表電動 T-代表推桿 Z-代表直角700-額定推力（公斤）800-z大行程（厘米）0.75電機功率（KW） 30為速度（毫米每秒）

每個用戶具體使用環境不一樣 所以推力和行程都不一樣 所以要根據客戶提供的參數現問供應商價格

需要落實參數：型號 推力 行程 電機有無要求 速度有無要求 如果沒要求 直接按標準的走

DTZ700-800-0.75/30電動推桿，DTZ700-1000-1.1/50電動推桿

1、 結構：

電動推桿由驅動電機，減速齒輪、絲桿、銅螺母、導套、推桿、滑座、彈簧、外殼、過載保護裝置及行程調節裝置等零件所組成，結構緊湊，動作靈活，安裝方便。

2、工作原理：

電動機通過一對齒輪減速后，帶動一對絲桿螺母，把電機的旋轉運動變為直線運動，利用電機反正轉完成推拉動作，推力拉力等。如通過各種杠桿、搖桿或連桿等機構，可完成轉動搖動等復雜動作。通過改變杠桿力臂長度，可以增力或加大行程。

3、過載保護裝置：

推桿內設有過載自動保護裝置，當推桿行程到極限位置或超過額定推（拉）力時，載荷壓縮工作彈簧，使撞塊壓下過載保護開關動作切斷控制電路，推桿自動停機，達到過載保護目的。使電機及構件不致損壞。但是，決不能以此作為正常的運動時終點開關使用！

二、安裝注意事項

推桿外殼有安裝軸，可配制支承架或吊架安裝于適當位置，端部銷軸與被推拉構件相連接。安裝時先裝好支撐架，上下擺動推桿在垂直面內活動自如，再與負載曲柄相聯。連接時推桿前端的連接叉要能自由落入曲柄，兩側留0.2-0.6mm，以確保曲柄在連接叉內轉動靈活，不產生側向分力。

推桿裝設的過載安全保護裝置、行程調節裝置，必須串接在電機控制電路中。

★嚴禁不使用過載保護裝置。機內過載安全保護裝置在出廠時已精心調整，無特殊情況用戶不可隨便調整。

正確接好電路。當推桿向前推到極限位置或超載時，要使前端的保護開關切斷電源、迫使電機停止（后端的保護開關控制推桿縮回）。

外接行程開關的連接要使推桿向前伸出時所碰到的開關與前端的保護開關相串聯（縮回的行程開關與后端的保護開關串聯）。
