DACS-SIMULATION三維模擬搭載軟件是由長期從事船舶制造的工程技術人員和專業軟件開發工程師在借鑒國內外先進經驗、技術開發完成的，用于船舶制造過程現場尺寸檢查、幾何量檢查、分段模擬搭載、三維搭載分析、無余量嵌補、預計分段吊裝位置、形成搭載精度檢查單等的專用系統。能夠快速、精確、自動的對各種焊接件、船體分段、船體合攏進行模擬搭載及尺寸檢測。

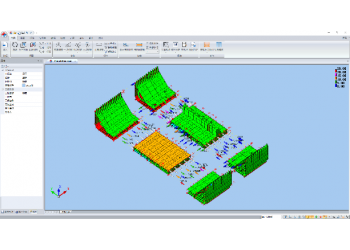

1. 可視化三維模擬搭載，更直觀的進行觀察和分析
1. 無需多次吊裝移動分段，系統中進行模擬搭載，數據合格后再進塢搭載，真正做到一次吊裝定位，節省船塢及吊裝資源
2. 避免因多次搭載吊運造成的分段變形
3. 不占用場地、安全高效、降低成本、縮短工期
4. 實現異地模擬搭載，使跨廠區協同搭載變為可能
5. 自動計算分段搭載余量，大大提高工作效率
6. 高效率的無余量搭載，是傳統檢測方法無法企及的
1. 參考三維設計模型，以實際分段數據為基準進行模擬搭載
7. 通過旋轉、移動等功能，精確分析搭載狀態
8. 自動條件(高度、垂直度、平面度) 搭載，自動計算分段間的重疊、間隙
9. 可根據工藝現狀控制焊接間隙及焊接收縮，提高搭載精度
10. 可一鍵生成搭載面截面偏差，軟件中可預覽，了解宏觀情況
11. 生成圖文并茂的模擬搭載檢查單，支持用戶個性化定制
12. 可連接精度管理數據庫，積累數據以便數據統計分析
1. 相鄰分段一鍵搭載，顯示搭載面三維搭載偏差
13. 支持自定義成熟工藝的焊接收縮和焊接間隙，提高搭載精度
14. 支持對搭載分段的調整變換，使搭載偏差分布呈z優分布，減少后期現場修整工作量
15. 一鍵生成搭載面搭載偏差
16. 系統支持用戶自定義選取搭載數據創建搭載面，支持創建多個搭載面，搭載面支持一鍵生成搭載截面偏差，方便用戶對搭載面整體偏差預覽查看
17. 計算各種尺寸數據，如長度、角度、面積、體積、曲線長、垂直度、平面度、準直度、圓心等
18. 計算結果可保存到計算欄，并輸出到報表中
19. 生成模擬搭載檢查單，將搭載結果輸出到二維檢查單中
DACS-PDA現場測量及分析軟件
