產品概述

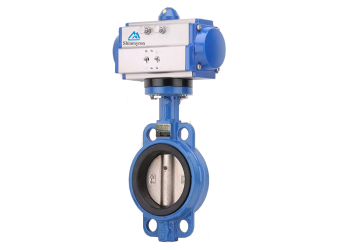

      上海興麥隆閥門生產的 D641X氣動軟密封蝶閥外形美觀，其閥體、閥板、閥軸為同心結構設計。蝶閥結構緊湊，90℃回轉開關輕松，具有密封可靠、使用壽命長等特點。與ZMA氣動執行器相配，閥瓣與閥軸采用無銷連接，介質與閥軸閥體完全隔離，維護簡便易行，雙向氣泡級密封，外表采用環氧樹脂噴塑處理，達到環保標準。廣泛應用于食品、環保、輕工、石油、造紙、化工、電力等行業的工業自動化系統中，作為調節和截止使用。

 產品特點

1.     本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠：

2.     密封副材料選用不繡鋼和丁晴耐油橡膠配對，使用壽命長：

3.     橡膠密封圈既可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇：

4.     蝶板采用框架結構，強度高，過流面積大，流阻小：

5.     整體烤漆、能有效地防止繡蝕且只要更換密封閥座材料，就可以使用于不同介質：

6.     閥體具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝：

7.     本閥結構獨特，操作靈活、省力方便。

shinmyron產品執行標準

設計與制造	GB/T 12238
連接	GB/T 9113 GB/T 17241.6
結構長度	GB/T 12221
試驗和檢驗	GB/T 13927

shinmyron技術參數

公稱通徑	DN（mm）	50-1200
公稱壓力	PN(MPa)	0.6	1.0	1.6
試驗壓力	殼體強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸汽、油品等
驅動形式	氣動  (可選配開關、調節）可增加電磁閥、氣動三聯件

shinmyron主要零件材料

零件名稱	零件材料
閥體	球墨鑄鐵
蝶板	球墨鑄鐵、鑄鋼、不銹鋼及特殊材料
密封圈	NBR、EPDM、VITON、PTFE
閥桿	20Cr13、不銹鋼
氣缸	QT450    鋁合金
