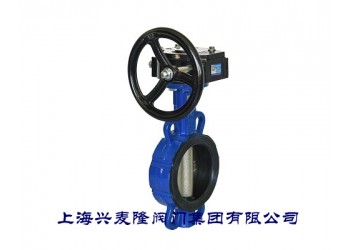

CB6100W系列渦輪對夾式中線蝶閥
產品概述
CB6100W系列渦輪對夾式中線蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截斷流體的作用。其主要特點為：
1. 設計新穎、合理、結構緊湊，重量輕，啟閉迅速。
2. 操作力矩小，操作方便，省力靈巧。
3. 可以任何位置安裝，維修方便。
4. 密封件可以更換，密封性能可靠，能夠達到雙向密封零泄漏。
5. 密封材料具有耐老化、耐腐蝕、使用壽命長等特點。
主要外形連接尺寸（PN16）
|
DN（mm） |
NPS |
L |
H1 |
H2 |
H3 |
H4 |
n-φ |
A |
E |
N1-φ1 |
W |
|
200 |
8 |
60 |
175 |
260 |
82 |
45 |
4-25 |
240 |
88.9 |
4-14.3 |
298 |
|
4-23 |
|||||||||||
|
250 |
10 |
68 |
203 |
292 |
82 |
45 |
4-29 |
240 |
88.9 |
4-14.3 |
298 |
|
300 |
12 |
78 |
242 |
337 |
84 |
45 |
4-29 |
225 |
107.95 |
4-14.3 |
298 |
|
350 |
14 |
78 |
267 |
368 |
84 |
45 |
4-30 |
225 |
107.95 |
4-14.3 |
298 |
|
400 |
16 |
102 |
325 |
400 |
120 |
51.2 |
4-26 |
280 |
158.75 |
4-20.6 |
300 |
|
88 |
72 |
4-30 |
|||||||||
|
450 |
18 |
114 |
345 |
422 |
120 |
51.2 |
4-26 |
362 |
158.75 |
4-20.6 |
300 |
|
107 |
72 |
4-30 |
|||||||||
|
500 |
20 |
127 |
378 |
480 |
150 |
64.2 |
4-26 |
362 |
158.75 |
4-20.6 |
300 |
|
82 |
4-33 |
||||||||||
|
600 |
24 |
154 |
475 |
562 |
150 |
70.2 |
4-30 |
362 |
215.9 |
4-22.2 |
300 |
