技術規格
適用負壓范圍：-60～-70kpa
排 水 量：10～15m3/h（連續放水）
進水口直徑：50mm
排水口直徑：50mm
外形尺寸（長×寬×高）： 800×500×580 mm
重 量： 65kg
組成結構
主要由進水分配系統、積水箱A、積水箱B、通氣閥、浮漂組件、進水閥、放水閥、負壓平衡閥、負壓平衡膠管、積水膠管等部件組成。
安裝介紹
1、安裝在管路的低洼處。
2、的安裝地點管路上部焊上一個1／2"的管短節（如果是吊起來的管路，可以在管路中心線以上任何位置），下部焊接一個2.0"的管短節。
3、上述短節處各安裝一個閥門，以便維修放水器時使之與抽放管路斷開。
4、連接管可以用夾布膠管或鋼管（建議好用膠管，以便安裝與維修）。
5、如果抽放管路中贓物較多，在管路與放水器之間要安裝一個匹配的管路排渣器，排渣器由用戶自備。排渣器一個進水口，一個出水口，只要能將管路中的贓物沉淀并排除下來以便放水器正常工作就行。管路中贓物較少的地方可以不安裝排渣器。
6、放水器進水口要低于管路底部。
7、放水器中心線要盡量鉛直，與水平垂直偏差在±10°

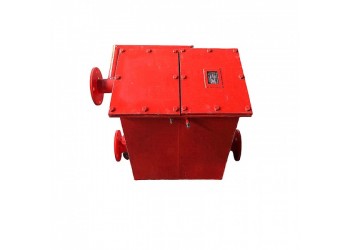

點擊圖片查看原圖
