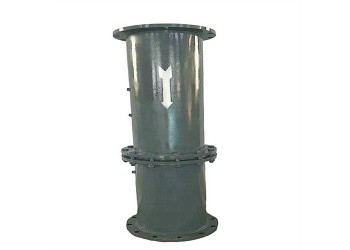

工匠品質YCR-99-T6礦用孔板流量
【1】結構組成
孔板流量計主要由：進流體管路、取壓嘴、密封圈、連接螺栓與螺母、法蘭、孔板、密封墊、出流體管路等構成?？装迨且粔K具有圓形開孔并相對于開孔軸線對稱的圓形薄板，不同管道內徑的孔板，其結構形式是幾何相似的。
【2】工作原理
煤礦瓦斯抽放流量是通過徑距取壓法測量的?？装辶髁坑嫯斶B續(xù)流動的流體經管道內的節(jié)流裝置時流速會增大，在孔板流量計的節(jié)流裝置上下游側之間出現靜壓力差，且流量與壓差之間存在著一個恒定的關系，因而通過測量壓差即可計算出流體的流量。
【3】注意事項
1、在抽放瓦斯管路中安裝孔板時，孔板的孔口須與管道同心，其端面與管道軸線垂直，偏心度小于2%。
2、安裝孔板的管道內壁，在孔板前后距離2D（D為管道內徑）范圍內，不應有凸凹不平、焊縫和墊片等。
3、孔板流量計的上游（進流體端）管道直線長度≥20D,下游（出流體端）管道直線長度≤10D。
4、要經常清理孔板前后的積水和污物，孔板流量計中孔板銹蝕要更換。
