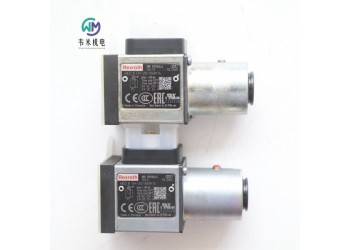

力士樂壓力繼電器HED8OH-20/350K14，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH液壓-電氣柱塞式壓力開關
HED 8 -2X
組件系列 2X
大工作壓力 630 bar
壓力等級 50、100、200、350 和 630 bar
UL 組件，CCC 認證
重量：0.8kg
安裝位置：任意
環境溫度范圍（NBR 密封件）：-25 … +50℃
環境溫度范圍（FKM 密封件）：-20 … +50℃
環境溫度范圍（低溫密封件）：-40 … +50℃
正弦試驗：DIN EN 60068-2-6:1996-05：10…2000 Hz / 大 10 g / 10 倍周期
運輸沖擊：DIN EN 60068-2-27:1995-03：15 g / 11 ms
沖擊測試：DIN EN 60068-2-29:1995-03：25 g / 6 ms
噪音測試：DIN EN 60068-2-64:1996-05:20…2000 Hz / 10 g RMS / 30 min
符合性/證書：
CE：
DIN EN 61058-1: 2002 / A2: 2008
DIN EN 60947-1: 2007 / A1: 2011
DIN EN 60947-5-1: 2004 / A1: 2009
DIN EN 60529: 1991 / A2: 2013
UL：UL 508 第 17 版，文件編號：E223220（高 350 bar）
CCC：GB14048.5-2008
RoHS：符合歐盟指令 2011/65/EU
液壓油溫度范圍（NBR 密封件）：-25 … +80℃
液壓油溫度范圍（FKM 密封件）：-20 … +80℃
液壓油溫度范圍（低溫密封件）：-40 … +80℃
粘度范圍：10 … 800mm?/s
加載次數：≥ 5 百萬
帶連接器“K14”：EN 175301-803，3 極 + PE
防護等級符合 EN 60529 標準：IP65（已安裝并固定連接插頭）
帶連接器“K35”：IEC 61076-2-101，M12 x 1，A 編碼，4 極
防護等級符合 EN 60529 標準：IP67，已安裝和裝配連接插頭
大切換頻率：7200 1/h
轉換度（重復精度）：< 調定壓力的 1 %
開關：符合 VDE 0630-1/DIN EN 61058-1
轉換電阻：< 50mΩ
特點：
用于底板安裝/管道安裝
用于法蘭連接，符合 ISO 16873
作為垂直疊加元件，與疊加閥板相連接，符合 ISO 4401
5 檔壓力
4 種調整類型：
– 帶或不帶保護帽的主軸
– 帶刻度的主軸，帶或不帶保護帽
– 帶刻度旋鈕
– 帶刻度可鎖定旋鈕
電氣連接
– 帶設計 A 閥插頭（大型方形連接器）
– 帶 M12 x 1 連接器
帶常閉/常開觸點功能的微動開關
電流零電位轉換（從 1 mA 到 2 A）
壓力范圍經過 UL 認證，高達 350 bar
HED 8 類型的液壓-電氣壓力開關是柱塞式壓力開關。它們的基本構成是殼體、帶柱塞的安裝套件、壓縮彈簧、調節元件和微動開關。
如果要監測的壓力低于調定壓力，則操作微動開關。要監測的壓力通過節流孔傳到柱塞。柱塞受彈簧座支持并克服壓縮彈簧不斷變化的作用力。彈簧座將柱塞的運動傳輸?shù)轿娱_關，并在達到調定壓力時釋放后者的壓力。這會打開或關閉電路，具體取決于電路設置。彈簧座的機械前擋塊在壓力突然降低和過壓的情況下，可保護微動開關免于受到機械損傷，并防止壓縮彈簧的固態壓縮。
注意：
要延長使用壽命，安裝壓力開關時應確保振動較小，使其免于受到液壓沖擊。
德國力士樂REXROTH壓力繼電器訂貨號和型號：
R901107394 HED8OH-20/50K14KW
R901099808 HED8OH-20/200K14
R901107369 HED8OH-20/200K14KW
R901101640 HED8OH-20/350K14
R901106509 HED8OP-20/100K14S
R901102747 HED8OP-20/100K14
R901107370 HED8OP-20/100K14KW
R901107790 HED8OP-20/100K14AS
R901102721 HED8OP-20/200K14
R901108018 HED8OP-20/200K14KW
R901106453 HED8OP-20/350K14
R901107914 HED8OP-20/350K14KS
R901102349 HED8OH-20/50K14
R901107086 HED8OH-20/50K14AS
R901102706 HED8OA-20/100K14
R901106262 HED8OA-20/100K14AS
R901095551 HED8OA-20/100K14KS
R901106448 HED8OA-20/200K14KW
R901102716 HED8OA-20/350K14KW
R901107915 HED8OA-20/630K14S
R901102360 HED8OH-20/100K14
R901107122 HED8OH-20/100K14KW
R901102706 HED8OA-2X/100K14
R901094159 HED8OA-2X/100K14KW
R901101698 HED8OA-2X/50K14
R901102710 HED8OA-2X/350K14
R901102711 HED8OA-2X/100K14S
R901102708 HED8OA-2X/200K14
R901106448 HED8OA-2X/200K14KW
R901102747 HED8OP-2X/100K14
R901107370 HED8OP-2X/100K14KW
R901107083 HED8OP-2X/50K14
R901106453 HED8OP-2X/350K14
R901107129 HED8OP-2X/350K14KW
R901107129 HED8OP-20/350K14KW
R901091138 HED8OP-2X/350K14AS
R901102721 HED8OP-2X/200K14
R901108018 HED8OP-2X/200K14KW
R901107095 HED8OH-2X/350K14KW
R901099789 HED8OH-2X/200K14V
R901102349 HED8OH-2X/50K14
R901107086 HED8OH-2X/50K14AS
R901099808 HED8OH-2X/200K14
R901107369 HED8OH-2X/200K14KW
R901101640 HED8OH-2X/350K14
R901102360 HED8OH-2X/100K14
R901107122 HED8OH-2X/100K14KW

力士樂REXROTH壓力開關
R901107394 HED8OH-2X/50K14KW
R901107394 HED8OH-20/50K14KW
壓力繼電器
50 bar，帶 NC/NO 功能的微動開關，設備插頭 DIN EN 175301-803（大方形插頭）
50 bar，帶 NC/NO 功能的微動開關，設備插頭 DIN EN 175301-803（大方形插頭）
電流從1 mA到2.0 A的無電勢切換。小滯后，取決于設置的切換點。高重復精度＜設定壓力的1%
帶刻度的旋鈕
活塞式壓力開關
具有NC觸點/NO觸點功能的微動開關
法蘭連接
無配對連接器，連接器DIN EN 175301-803
帶NBR密封
產品屬性
連接圖 法蘭連接（ISO 16873）
產品系列 HED 8
壓力[bar] 50
連接類型 法蘭連接
輸出信號 具有常閉觸點/NO觸點功能的微動開關
電源電壓 12…250伏交流/直流
電氣連接器 接頭，4極（3+PE）
電氣連接說明 連接器4極（3+PE），符合EN 175301-803
符合性說明 CE–根據低壓指令2014/35/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD
密封 NBR
重量[kg] 0.68

力士樂REXROTH壓力開關
R901102716 HED8OA-2X/350K14KW
R901102716 HED8OA-20/350K14KW
350 bar，帶有 NC / NO 功能的微動開關，設備插頭 DIN EN 175301-803（大方形插頭）
電流從1 mA到2.0 A的無電勢切換。小滯后，取決于設置的切換點。高重復精度＜設定壓力的1%
帶刻度的旋鈕
活塞式壓力開關
具有NC觸點/NO觸點功能的微動開關
管道安裝
無配對連接器，連接器DIN EN 175301-803
帶NBR密封
產品屬性
連接圖 內螺紋G1/4
產品系列 HED 8
壓力[bar] 350
連接類型 管道
輸出信號 具有常閉觸點/NO觸點功能的微動開關
電源電壓 12…250伏交流/直流
電氣連接器 接頭，4極（3+PE）
電氣連接說明 連接器4極（3+PE），符合EN 175301-803
符合性說明 CE–根據低壓指令2014/35/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD
密封 NBR
重量[kg] 0.84


力士樂REXROTH壓力開關
R901107790 HED8OP-2X/100K14AS
R901107790 HED8OP-20/100K14AS
100 bar，帶有 NC / NO 功能的微動開關，設備插頭 DIN EN 175301-803（大方形插頭）
電流從1 mA到2.0 A的無電勢切換。小滯后，取決于設置的切換點。高重復精度＜設定壓力的1%
活塞式壓力開關
具有NC觸點/NO觸點功能的微動開關
底板安裝
帶刻度和保護帽的內六角體
無配對連接器，連接器DIN EN 175301-803
帶NBR密封
產品屬性
連接圖 底板安裝
產品系列 HED 8
壓力[bar] 100
連接類型 底板安裝
輸出信號 具有常閉觸點/NO觸點功能的微動開關
電源電壓 12…250伏交流/直流
電氣連接器 接頭，4極（3+PE）
電氣連接說明 連接器4極（3+PE），符合EN 175301-803
符合性說明 CE–根據低壓指令2014/35/EU
液壓油 HL、HLP、HLPD、HVLP、HVLPD
密封 NBR
重量[kg] 0.78


力士樂REXROTH壓力繼電器HED8OH-2X/50K14
壓力開關R901102349 HED8OH-20/50K14
50 bar，帶 NC/NO 功能的微動開關，設備插頭 DIN EN 175301-803（大方形插頭）
電流從1 mA到2.0 A的無電勢切換。小滯后，取決于設置的切換點。高重復性<設定壓力的1%
六角形
活塞壓力開關
具有打開/關閉功能的微動開關
無電纜盒，裝置插頭DIN EN 175301-803
帶NBR密封
產品特性
連接圖像 法蘭連接（ISO 16873）
產品系列 HED 8
壓力[bar] 50
連接類型 法蘭連接
輸出信號 具有打開/關閉功能的微動開關
電源電壓 12…250伏交流/直流
電氣插頭 設備插頭4針（3°PE）
電氣連接說明 設備插頭4針（3?PE），符合EN 175301-803
符合性說明 CE符合低壓指令2014/35/EU
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD
密封 NBR
重量[kg] 0.56



力士樂REXROTH壓力開關HED 8 OP-2X/350K14
壓力繼電器R901106453 HED8OP-20/350K14
350巴，具有打開/關閉功能的微型開關，裝置插頭DIN EN 175301-803（大立方體插頭）
電流從1 mA到2.0 A的無電勢切換。小滯后，取決于設置的切換點。高重復性<設定壓力的1%
活塞壓力開關
具有打開/關閉功能的微動開關
調整類型：帶六角套筒、無刻度、無保護帽的主軸
無電纜盒，裝置插頭DIN EN 175301-803
帶NBR密封
產品特性
連接圖像 板式結構
壓力[bar] 350
連接類型 板式結構
輸出信號 具有打開/關閉功能的微動開關
電源電壓 12至250 V交流/直流
電氣插頭 設備插頭4針（3+PE）
電氣連接說明 設備插頭4針（3+PE），符合EN 175301-803
符合性說明 CE符合低壓指令2014/35/EU
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD
密封件 NBR
重量[kg] 0.7431


力士樂REXROTH壓力開關HED 8 OP-2X/100K14S
壓力繼電器R901106509 HED8OP-20/100K14S
100巴，具有打開/關閉功能的微型開關，裝置插頭DIN EN 175301-803（大立方體插頭）
電流從1 mA到2.0 A的無電勢切換。小滯后，取決于設置的切換點。高重復性<設定壓力的1%
活塞壓力開關
具有打開/關閉功能的微動開關
調節類型：帶六角套筒的主軸，無刻度，帶保護帽，可密封
無電纜盒，裝置插頭DIN EN 175301-803
帶NBR密封
產品特性
連接圖像 板式結構
壓力[bar] 100
連接類型 板式結構
輸出信號 具有打開/關閉功能的微動開關
電源電壓 12至250 V交流/直流
電氣插頭 設備插頭4針（3+PE）
電氣連接說明 設備插頭4針（3+PE），符合EN 175301-803
符合性說明 CE符合低壓指令2014/35/EU
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD
密封件 NBR
重量[kg] 0.7656

力士樂REXROTH壓力開關HED 8 OH-2X/350K14
壓力繼電器R901101640 HED8OH-20/350K14
350巴，具有打開/關閉功能的微型開關，裝置插頭DIN EN 175301-803（大立方體插頭）
電流從1 mA到2.0 A的無電勢切換。小滯后，取決于設置的切換點。高重復性<設定壓力的1%
活塞壓力開關
具有打開/關閉功能的微動開關
調整類型：帶六角套筒、無刻度、無保護帽的主軸
無電纜盒，裝置插頭DIN EN 175301-803
帶NBR密封
連接圖像 法蘭連接（ISO 16873）
大壓力[bar] 350
連接類型 法蘭連接
輸出信號 具有打開/關閉功能的微動開關
電源電壓 12至250 V交流/直流
電氣插頭 設備插頭4針（3°PE）
電氣連接說明 設備插頭4針（3?PE），符合EN 175301-803
符合性說明 CE符合低壓指令2014/35/EU
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD
密封件 NBR
重量[kg] 0.556601

力士樂REXROTH壓力開關HED 8 OH-2X/200K14V
壓力繼電器R901099789 HED8OH20/200K14/V
200巴，具有打開/關閉功能的微型開關，裝置插頭DIN EN 175301-803（大立方體插頭）
電流從1 mA到2.0 A的無電勢切換。小滯后，取決于設置的切換點。高重復性<設定壓力的1%
活塞壓力開關
具有打開/關閉功能的微動開關
調整類型：帶六角套筒、無刻度、無保護帽的主軸
無電纜盒，裝置插頭DIN EN 175301-803
帶FKM密封件
產品特性
連接圖像 法蘭連接（ISO 16873）
大壓力[bar] 200
連接類型 法蘭連接
輸出信號 具有打開/關閉功能的微動開關
電源電壓 12至250 V交流/直流
電氣插頭 設備插頭4針（3+PE）
電氣連接說明 設備插頭4針（3+PE），符合EN 175301-803
符合性說明 CE符合低壓指令2014/35/EU
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HETG、HEES、HEPG
密封件 FKM
重量[kg] 0.55

力士樂REXROTH壓力開關HED 8 OA-2X/350K14KW
R901102716
350巴，具有打開/關閉功能的微型開關，裝置插頭DIN EN 175301-803（大立方體插頭）
電流從1 mA到2.0 A的無電勢切換。小滯后，取決于設置的切換點。高重復性<設定壓力的1%
活塞壓力開關
具有打開/關閉功能的微動開關
管道安裝
調節類型：帶刻度的旋鈕
無電纜盒，裝置插頭DIN EN 175301-803
帶NBR密封
連接圖像 內螺紋G1/4
大壓力[bar] 350
連接類型 管道
輸出信號 具有打開/關閉功能的微動開關
電源電壓 12至250 V交流/直流
電氣插頭 設備插頭4針（3+PE）
電氣連接說明 設備插頭4針（3+PE），符合EN 175301-803
符合性說明 CE符合低壓指令2014/35/EU
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD
密封件 NBR
重量[kg] 0.84


力士樂REXROTH壓力開關 HED 8 OA-2X/350K14
壓力繼電器R901102710 HED8OA-20/350K14
350 bar，帶有 NC / NO 功能的微動開關，設備插頭 DIN EN 175301-803（大方形插頭）
電流從1 mA到2.0 A的無電勢切換。小滯后，取決于設置的切換點。高重復性<設定壓力的1%
活塞壓力開關
具有打開/關閉功能的微動開關
管道安裝
調整類型：帶六角套筒、無刻度、無保護帽的主軸
無電纜盒，裝置插頭DIN EN 175301-803
帶NBR密封
產品特性
連接圖像 內螺紋G1/4
大壓力[bar] 350
連接類型 管道
輸出信號 具有打開/關閉功能的微動開關
電源電壓 12至250 V交流/直流
電氣插頭 設備插頭4針（3+PE）
電氣連接說明 設備插頭4針（3+PE），符合EN 175301-803
符合性說明 CE符合低壓指令2014/35/EU
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD
密封件 NBR
重量[kg] 0.699

力士樂REXROTH壓力開關 HED 8 OA-2X/100K14AS
壓力繼電器R901106262 HED8OA-20/100K14AS
100 bar，帶有 NC / NO 功能的微動開關，設備插頭 DIN EN 175301-803（大方形插頭）
電流從 1 mA 到 2.0 A 的無電位切換。小滯后，取決于設置的開關點。重復精度高 < 設定壓力的 1%
活塞壓力開關
帶常閉/常開功能的微動開關
管道安裝
調整類型：帶刻度調節桿，帶保護帽
不帶連接插頭，連接器 DIN EN 175301-803
帶 NBR 密封件
連接圖 內螺紋 G1/4
壓力 [bar] 100
連接類型 管道
輸出信號 帶常閉/常開功能的微動開關
電源電壓 12 bis 250 V AC/DC
電插頭 設備插頭 4 針 (3 + PE)
電氣連接說明 4 針設備插頭 (3 + PE)，符合 EN 175301-803
符合性說明 CE - 根據低電壓指令 2014/35 / EU
液壓油 HL,HLP,HLPD,HVLP,HVLPD
密封元件 NBR
重量 [kg] 0.78

力士樂REXROTH壓力開關 HED 8 OA-2X/200K14KW
壓力繼電器R901106448 HED8OA-20/200K14KW
200 bar，帶 NC/NO 功能的微動開關，設備插頭 DIN EN 175301-803（大方形插頭）
電流從 1 mA 到 2.0 A 的無電位切換。小滯后，取決于設置的開關點。重復精度高 < 設定壓力的 1%
活塞壓力開關
帶常閉/常開功能的微動開關
管道安裝
調整類型：帶刻度的旋鈕
不帶連接插頭，連接器 DIN EN 175301-803
帶 NBR 密封件
連接圖 內螺紋 G1/4
壓力 [bar] 200
連接類型 管道
輸出信號 帶常閉/常開功能的微動開關
電源電壓 12 bis 250 V AC/DC
電插頭 設備插頭 4 針 (3 + PE)
電氣連接說明 4 針設備插頭 (3 + PE)，符合 EN 175301-803
符合性說明 CE - 根據低電壓指令 2014/35/EU
液壓油 HL,HLP,HLPD,HVLP,HVLPD
密封元件 NBR
重量 [kg] 0.8462


力士樂REXROTH壓力開關 HED 8 OA-2X/200K14
壓力繼電器R901102708 HED8OA-20/200K14
200 bar，帶 NC/NO 功能的微動開關，設備插頭 DIN EN 175301-803（大方形插頭）
電流從 1 mA 到 2.0 A 的無電位切換。小滯后，取決于設置的開關點。重復精度高 < 設定壓力的 1%
活塞壓力開關
帶常閉/常開功能的微動開關
管道安裝
調整類型：內六角調節桿，不帶刻度，不帶保護帽
不帶連接插頭，連接器 DIN EN 175301-803
帶 NBR 密封件
連接圖 內螺紋 G1/4
壓力 [bar] 200
連接類型 管道
輸出信號 帶常閉/常開功能的微動開關
電源電壓 12 bis 250 V AC/DC
電插頭 設備插頭 4 針 (3 + PE)
電氣連接說明 4 針設備插頭 (3 + PE)，符合 EN 175301-803
符合性說明 CE - 根據低電壓指令 2014/35/EU
液壓油 HL,HLP,HLPD,HVLP,HVLPD
密封元件 NBR
重量 [kg] 0.73
