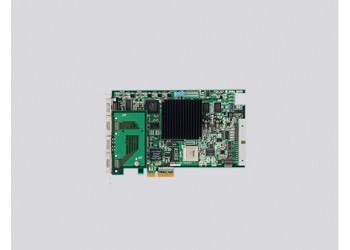

型號

APX-3327-1-260

圖形輸入I / F

Camera link base / Medium / Full / Deca Configuration 1ch
SDR26 兩個引腳連接器
采樣時鐘 85MHz (MAX)
對應Area, line 相機

Memory

DDR2-SDRAM 512MB
(MEGA-FIFO : 128MB, Work memory : 384MB)

FPGA

ALTERA EP2AGX260 (用戶可以通過FPGA開發圖像處理)

同步輸出

像機控制信號: CC1 ~ CC4
通用輸出: 2ch非同步TTL / Open collector (可以Strobe timing 輸出)

同步輸入

外部觸發器: TTL / Open collector / 自動 RS-422
編碼器: 差分信號 RS-422 (線路驅動器) A / B / Z 相, 1MHz (MAX)
通用輸入: TTL / Open collector

事件

圖像輸入開始, DMA 結束 GPIN 等

系統 Bus

PCI Express 2.0 x4 (Gen2) 5.0GT / S

電源

+ 12V

使用環境

0 ℃ ~ 50 ℃, 濕度: 35 % ~ 85 % (無結露)

外形尺寸

167.65mm x 111.15mm 面板寬度 20mm (不包括突起部)

OS

Windows 10 / 7 各對應 32bit / 64bit, Linux

軟件 (選項)

SDK : AcapLib2,  FPGA 處理 : AZP-FDK3327-01
