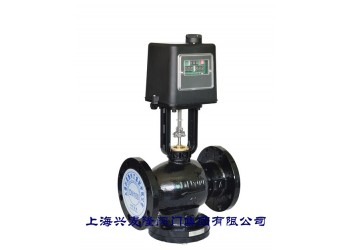

ET8260電動調節閥
產品概述
ET8260系列電動調節閥是由作用力4000N電動執行器與口徑DN80-DN300調節閥體組合而成的電動調節閥系列。其廣泛應用于空調、制冷、采暖以及其它樓宇自動控制系統中，可精確調節系統中的介質流量，從而達到控制系統溫度、濕度、壓力和節能的目的。
產品特點
1. 執行器選用鋁壓鑄的支架和外罩，體積小，重量輕，強度高。
2. 執行器選用永磁同步可逆電機，帶有過載保護功能，限位開關，執行器自行停止。
3. 工作電壓：AC24V±10﹪50/60HZ（也可以訂制選用AC220V）
4. 控制信號：開關/浮點信號 模擬：0-10V/4-20MA信號
5. 閥體結構形式有兩通單做閥，兩通平衡閥，三通分流閥及三通合流閥
6. 閥體與管道的連接形式為PN16GB9113.3法蘭連接。
7. 閥體可選鑄鋼，鑄鐵以適應不同工作介質及溫度，介質溫度較高時，閥體可選擇散熱性。
8. 帶有閥門行程自適應功能，便于現場安裝和調試。
9. 可選配手動裝置，實現手動打開/關閉，執行器的設計符合IEC國際標準。
主要外形連接尺寸
|
閥體型號 |
DN80 |
DN100 |
DN125 |
DN150 |
DN200 |
DN250 |
DN300 |
DN350 |
|
|
閥桿行程 |
4 |
4 |
4 |
4 |
4 |
4 |
4.5 |
4.5 |
|
|
z大壓差（MPa） |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
|
|
流量系數kv值 |
35 |
52 |
88 |
140 |
210 |
320 |
410 |
460 |
|
|
公稱壓力 |
1.6MPa |
||||||||
|
整體參數 |
1.閥體2.閥芯3.閥帽4.閥桿5.驅動器連接件6.閥門驅動器 |
||||||||
|
液體溫度 |
水：-10℃～95℃、可定制蒸汽：：-10℃～250℃ |
||||||||
|
介質 |
冷/熱水、蒸汽等 |
||||||||
|
材料 |
閥體 |
球墨鑄鐵、鑄鋼、不銹鋼 |
|||||||
|
閥芯 |
球墨鑄鐵、不銹鋼 |
||||||||
|
閥桿 |
不銹鋼 |
||||||||
|
密封 |
聚四氟填充，V型密封，彈簧自補償、304 |
||||||||
|
泄漏量 |
單做閥小于KV值的0.04％，套筒閥小于Kv值的0.04% |
||||||||
執行器技術參數
|
控制類型 |
可逆的，遞增控制 |
比例式型正轉或反轉 |
|
電源電壓 |
AC24V±10﹪50/60hz，也可制采用AC220V±10﹪50/60HZ |
|
|
電機形式 |
交流永磁同步可逆電機 |
|
|
作用力 |
4000N |
|
|
控制信號 |
增量/浮點信號或0-10V或4-20mA |
|
|
反饋信號 |
增量/浮點信號或0-10V或4-20mA |
|
|
功率消耗 |
16VA |
|
|
運行速度 |
4.2/mm |
|
|
控制板 |
4000N可數顯輸入輸出以及反饋數值情況，（千分比） |
|
|
z大行程 |
45mm |
|
|
凈重 |
4kg |
|
|
防護等級 |
IP54 |
|
|
工作溫度 |
-10℃～280℃（低溫時介質須不結冰凝固、高溫時閥門須加散熱功能） |
|
|
儲存溫度 |
-20℃～60℃ |
|
主要外形連接尺寸
|
閥體通徑 |
DN80 |
DN100 |
DN125 |
DN150 |
DN200 |
DN250 |
DN300 |
DN350 |
|
長度 |
290 |
320 |
340 |
375 |
395 |
460 |
500 |
570 |
|
高度 |
600 |
620 |
630 |
650 |
830 |
850 |
950 |
980 |
|
法蘭孔數 |
8 |
8 |
8 |
8 |
12 |
12 |
12 |
12 |
