- 行 產(chǎn)品貨源 | 電子數(shù)碼 | 家居百貨 | 農(nóng)牧養(yǎng)殖 |
- 資 機械設(shè)備 | 農(nóng)林牧副 | 電工電氣 | 產(chǎn)品貨源
- 訊 廣告服務(wù) | 行業(yè)資訊 | 熱點資訊 |
|
公司基本資料信息
|
|||||||||||||||||||||||
JS-YJL壓漿料是以水泥、新型外加劑，并由有機高分子功能材料復(fù)合而成的壓漿材料。它無毒，不可燃，且不含氯化物或其他腐蝕性成分。產(chǎn)品完全符合JTG/T F50-2011《公路橋涵施工技術(shù)規(guī)范》技術(shù)要求，同時，產(chǎn)品可引起的適度膨脹，以補償硬化水泥拌和物在不同時期產(chǎn)生的收縮。
產(chǎn)品特點：
1、低水膠比：水膠比僅為0.26～0.28；
2、高流動性：漿體的出機后初始流動度在10S～17S之間，60min后流動度仍保持在25S以內(nèi)；
3、高穩(wěn)定性：漿體24h自由泌水率和3h鋼絲間泌水率均為0；
4、微膨脹性：3h產(chǎn)生0~2%的微膨脹，24h膨脹率控制0~3%；
5、早強高強：3d抗壓強度≥20Mpa，28d抗壓強度≥50Mpa；
產(chǎn)品應(yīng)用：
該產(chǎn)品適用于鐵路橋梁、公路橋梁、核電站等大型工程的后張有粘結(jié)預(yù)應(yīng)力混凝土孔道灌漿的施工。
技術(shù)特性：
高效減水、增強
可引起水泥拌和物在凝結(jié)前微膨脹，充分填充空隙
具有適度緩凝和保持流動性的能力
降低泌水
無毒、不可燃
不含氯化物和其他腐蝕性成分
實驗檢測數(shù)據(jù)：（檢驗依據(jù)：JTG/T F50-2011《公路橋涵施工技術(shù)規(guī)范》）
|
序號 |
檢驗項目 |
性能指標(biāo) |
檢驗結(jié)果 |
|
|
1 |
水膠比（%） |
0.26～0.28 |
0.28 |
|
|
2 |
凝結(jié)時間（h） |
初凝 |
≥5 |
9:11 |
|
終凝 |
≤24 |
10:21 |
||
|
3 |
流動度（25℃）（s） |
初始流動度 |
10～17 |
15.2 |
|
30min流動度 |
10～20 |
17.6 |
||
|
60min流動度 |
10～25 |
20.7 |
||
|
4 |
泌水率（%） |
24h自由泌水率 |
0 |
0 |
|
3h鋼絲間泌水率 |
0 |
0 |
||
|
5 |
壓力泌水率（%） |
0.22MPa（孔道垂直高度≤1.8m時） |
≤2.0 |
1.2 |
|
0.36MPa（孔道垂直高度＞1.8m時） |
1.5 |
|||
|
6 |
自由膨脹率（%） |
3h |
0～2 |
0.015 |
|
24h |
0～3 |
0.026 |
||
|
7 |
充盈度 |
合格 |
合格 |
|
|
8 |
抗壓強度(MPa) |
3d |
≥20 |
33 |
|
7d |
≥40 |
51 |
||
|
28d |
≥50 |
75 |
||
|
9 |
抗折強度(MPa) |
3d |
≥5 |
6.7 |
|
7d |
≥6 |
9.5 |
||
|
28d |
≥10 |
11.8 |
||
|
10 |
對鋼筋的銹蝕作用 |
無銹蝕 |
無銹蝕 |
|
施工方法：
一、使用前進行試配以確定*配比，水膠比0.26～0.28。
二、攪拌：應(yīng)采用轉(zhuǎn)速不低于1000 rpm/min高速機械攪拌機攪拌，攪拌順序為：先將水加到相應(yīng)刻度，開啟攪拌機，均勻加入壓漿料，全部粉料加入完畢之后再攪拌3~5分鐘即可壓漿。
三、壓漿：在攪拌后盡快壓漿，應(yīng)采取通常的管道壓漿方法。
四、清潔：用水清潔所有施工工具和設(shè)備。
五、保護措施：施工過程中要戴保護手套和護目鏡。

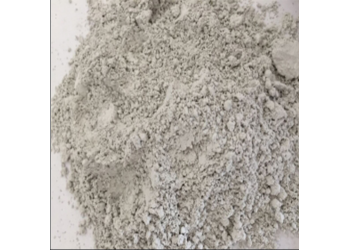

點擊圖片查看原圖
