自愈式并聯電容器 BSMJ系列 電力電容器規格書：
產品類型：低壓自愈式并聯電容器
1.適用范圍
本產品規格書為安徽賽福電子有限公司提供，適用于標稱電壓1000V及以下，頻率為15Hz~60Hz的交流電力系統的功率因素的電容器，主要用于提高功率因素，減少無功損耗，改善電壓質量。
2.型號和含義
B S MJ L 0.45 - 30 - 3
--------系列代號（B并聯電容器；A濾波電容器）
3.正常工作條件和安裝條件
低電壓自愈式并聯電容器在使用條件如下：
3.1 投入時的剩余電壓
電容器投入時的剩余電壓不超過額定電壓的10%。
3.2 海拔
安裝運行地區海拔不超過2000m。
3.3 環境空氣溫度類別
環境空氣溫度類別為-25/C。電容器投入運行z低環境溫度為-25℃，z高溫度為C類，即電容器運行的z高不超過50℃，24小時內溫度平均值z高不超過40℃，一年內溫度平均值z高不超過30℃。
電容器應保證在良好通風條件下工作，不允許在密閉不通風條件下工作，蒸汽，無導電性或爆炸性塵埃，無劇烈的機械振動。
4.主要技術參數及技術性能
4.1 主要技術參數
4.1.1額定電壓：230VAC、400VAC、450VAC、480VAC、525VAC、690VAC、750VAC，其他電壓可特殊訂貨。
4.1.2額定頻率：50Hz或60Hz。
4.1.3額定容量：（1-60）kvar。
4.1.4容量偏差：-5%~+10%，三相單元中，任意兩線路端子間測得的電容的z大值和z小值之比≤1.08。
4.1.5介質損耗角正切：≤0.0015（20℃）。
4.1.6耐電壓：極間2.15Un，2s；[極殼2Un+2kV或3kV取較高方]×1.2，5 s。
4.1.7z高允許過電壓：1.1Un時，每24小時不超過8小時；1.15Un時，每24小時不超過30分鐘；1.20Un時，每24小時不超過5分鐘；1.30Un時，每24小時不超過1分鐘。
4.1.8z大允許過電流：1.3In。考慮到諧波、過電壓和電容偏差影響，過渡過電流z大不超過1.43 In。
4.1.9自放電特性：電容器帶有放電器件，使電容器在斷開電容3min內，剩余電壓從,-2.Un降至75V或以下。
4.2執行標準：GB/T12747-2017，IEC60831:2004。
5.2.2.2電容器與感應電動機并聯時，建議按電容器電流小于電動機空載電流90%來選配電容器。
5.2.2.3在變壓器空載時，應使電容器退出運行。
5.2.3系統中安裝低壓自愈式并聯電容器時，應選用能限制涌流及不重燃的專用開關、接觸器、電子復合開關、過流繼電器等。
5.2.4電容器切除與再投入的時間間隔應大于3min，否則可能產生很高的過渡過電壓，損壞電容器。
5.2.5選用小型斷路器作短路保護，無法可靠分斷短路電流，不推薦使用，建議使用熔斷器作保護。若使用時，應按額定電流的2~3倍選擇，嚴禁斷路器帶電容器合閘。
5.2.6如發現電容器外殼有嚴重的鼓脹現象，請將電容器及時從電網中切除。

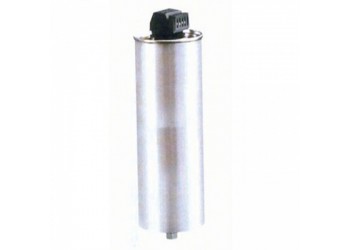

BKMJ0.45-10-3 自愈式低壓并聯電力電容
