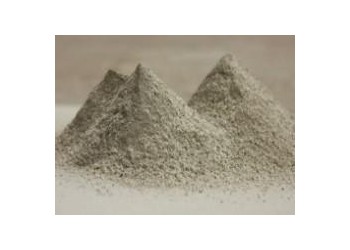

微硅粉（學名“硅灰”Microsilica或Silica Fume），系在冶煉硅鐵合金或工業(yè)硅時，通過煙道排出的硅蒸汽氧化后，經(jīng)特別設計的收塵器收集得到的無定型、粉末狀的二氧化硅（SiO?）。微硅粉平均粒徑在0.15~0.20μm，比表面積為15000~20000㎡/kg，具有極強的表面活性。近20年來，微硅粉在國內外建筑、化工、冶金等領域獲得了廣泛的應用。其中大量的微硅粉主要用于水泥或混凝土摻合料，以改善水泥或混凝土的性能，配制具有超高強（c70以上），耐磨、耐沖刷、耐腐蝕、抗?jié)B透、抗凍、早強的特種混凝土，用于大壩、大型水庫、水電、海港碼頭、鐵路橋梁、高速公路、飛機場跑道、隧道及超高層建筑等工程。同時，微硅粉還可以用于耐火材料和陶瓷制品的生產(chǎn)，提高產(chǎn)品的強度和耐久性；用于油漆、涂料、樹脂、橡膠、及其它高分子材料填充物，起到改善材料綜合性能的目的。

產(chǎn)品特點

項目	技術指標	JS-WG
燒失量（%）	≤6	1~2
CT（%）	≤0.02	≤0.02
SiO?（%）	≥85	93~97
含水率（%）	≤3.0	0.4~0.6
需水量比（%）	≤125	120
比表面積（㎡/kg）	≥15000	18000~20000

適用范圍

目前除在澆注型耐火材料中普遍使用之外，在電熔和燒結型耐火材料中亦得到大量應用。

制造高標號混凝土（c70以上），顯著提高混凝土的強度和泵送性能。

制造高抗?jié)B（≥P30）、結構自防水混凝土，用于地鐵、隧道、高層建筑物、的地下室。

制造海工和化工混凝土，由于其高致密性能，有效阻止硫酸鹽及氯離子對混凝土的滲透、侵蝕，避免混凝土鋼筋受到腐蝕，從而延長混凝土的壽命。

在水利、橋梁工程項目中，混凝土不僅需要上述基本指標，更對其耐磨、耐沖刷有非?？量痰囊螅瑩饺隞S-WG微硅粉成為必要。

快速施工需要的早強、高強混凝土；

隧道、地鐵、大型基坑結構施工過程中用于支護的高強噴射混凝土。

水下施工項目（如：橋墩、大壩、鉆井平臺等）用的混凝土。

高速公路、大型橋梁的路面混凝土。

除以上所述的耐火材料和高性能混凝土中應用JS-WG微硅粉的獨特優(yōu)勢，目前本公司還與涂料、油漆、橡膠、和塑料領域的研發(fā)機構開展合作，拓展微硅粉的應用范圍，為材料科技和國民經(jīng)濟的發(fā)展貢獻力量。

使用注意事項

配合比設計：

相容性：微硅粉與減水劑、粉煤灰、礦粉、纖維等相容性良好；

坍落性：由于其填隙效應，混凝土的粘滯性較高，因此摻微硅粉混凝土的的坍落度設計要求比普通混凝高2~3厘米；

摻入量：制造高強度及噴射混凝土，其摻量略高；而將微硅粉作為助泵劑使用時，摻入量減為2%左右。通過配合比試驗確定z終配合比。

加料與攪拌：

通?；炷凉I(yè)使用增密型微硅粉，因此可選擇人工加料或自動加料。

由于微硅粉*的超細特性，微硅粉要求在骨料投料后立即投入，不得將粉狀微硅物加入已拌合好的混凝土中。

摻入微硅粉混凝土的運輸沒有特別要求，與普通混凝土相同。

澆注與養(yǎng)護：

微硅粉混凝土的振搗要求密實，不得漏振、欠振，也不得過振。一般搗振時間為10~30s。

要求混凝土連續(xù)供應，以防止冷接茬，造成隱患。接茬時間不得超過100min。

微硅粉混凝土養(yǎng)護過程中防止水分的過早蒸發(fā)非常重要。因此，澆注完畢，立即覆膜、并鋪設麻袋、澆水養(yǎng)護。根據(jù)工程具體情況，本廠將提供詳細的施工方案，供商品砼制造商和工程施工單位參考，同時公司可安排現(xiàn)場工程師到工地現(xiàn)場配合施工。

     JS-RPC鍍銅微絲鋼纖維
     http://www.936dh.com/goods/show-48572.html
     JS-BDC 聚乙烯醇纖維
     http://www.936dh.com/goods/show-48573.html
     疏水化合孔栓物廠家直銷供應
     http://www.936dh.com/goods/show-48574.html
     JS-YP氧化鎂膨脹劑供應
     http://www.936dh.com/goods/show-48576.html
     JS-HGCPA 抗腐蝕增強劑
     http://www.936dh.com/goods/show-48578.html
     DUK-8螺旋形聚乙烯醇纖維
     http://www.936dh.com/goods/show-48579.html
JS-WG微硅粉廠家直銷由廬江縣晶石特種建材有限公司提供，該企業(yè)負責JS-WG微硅粉廠家直銷的真實性、準確性和合法性。本站對此不承擔任何保證責任。
