一、特點：
結構簡單，設計合理，解決了由于節流原因對煤礦瓦斯抽放系統造成的負壓損失，有效地提高了瓦斯抽放效果。
二、工作原理：
1.旁通式孔板流量計的孔板前后產生一個靜壓力差，該壓力差與流量計存在著一定的函數關系，流量越大，壓力差就越大，差壓信號傳送給差壓變送器，轉換成4—20ma.DC模擬信號輸出，傳輸給流量積算儀，實現流體流量的計算，利用智能型差壓變送器，對工礦溫/壓進行自動補償后，實現對流體質量流量的測量。
2.孔板以內孔銳角線來保證精度，因此對磨蝕、磨損、結垢、臟污等問題很靈敏，長期使用精度難以保證，需買年定期拆下檢修一次，以保證產品的使用效果與測量精度。
三、結構

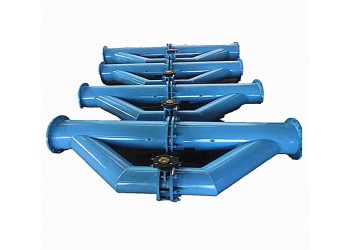

孔板流量計（旁通式）主要由進流體管路、旁通管路、取壓嘴、緊固件、連接法蘭、節流件、密封墊、出流體管路等構成?？装迨且粔K具有圓形開孔并相對于開孔軸線對稱的圓形薄板，不同管道內徑的孔板，其結構形式是幾何相似的。
旁通式孔板流量計PKL型產品詳細介紹，孔板流量計使用簡單，頭，用來明辨是非；眼，用來發現真善美；心，用來感動感恩；腳，用來腳踏實地；手，用來創造未來；文明，用來澆灌幸福。
