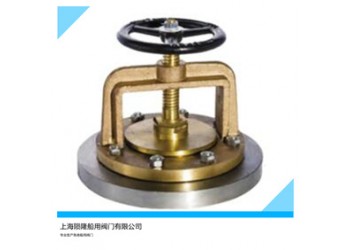

船用甲板表面閥平面閥CB/T4233-2013
船用甲板表面閥CB/T4233-2013
船用甲板表面閥，包括連接底板、支座和閥桿，所述連接底板與支座之間通過螺母和雙頭螺栓緊固，雙頭螺栓并貫穿于連接底板的內腔；所述支座的兩端固定連接有U型支架；所述閥桿貫穿于U型支架并通過壓緊螺母與閥盤連接；所述閥盤與閥桿的接觸面設有控制墊；所述閥盤設置于支座的空腔處，并與支座空腔處的O型圈接觸連接。本船用甲板表面閥，通過閥桿帶動閥盤上下移動，利用閥盤與支座之間的緊密結合，使整個表面閥處于密封狀態，達到密封效果；本表面閥適用介質溫度為10℃∽80℃的甲板，適用介質淡水、海水、污水的船舶甲板表面。
船用甲板表面閥，包括連接底板(1)、支座(2)和閥桿(9)，其特征在于：所述連接底板(1)與支座(2)之間通過螺母(3)和雙頭螺栓(4)緊固，雙頭螺栓(4)并貫穿于連接底板(1)的內腔；所述支座(2)的兩端固定連接有U型支架(16)；所述閥桿(9)貫穿于U型支架(16)并通過壓緊螺母(8)與閥盤(6)連接；所述閥盤(6)與閥桿(9)的接觸面設有控制墊(7)；所述閥盤(6)設置于支座(2)的空腔處，并與支座(2)空腔處的O型圈(5)接觸連接；所述閥桿(9)與U型支架(16)通過圓柱銷(11)固定，圓柱銷(11)的外表面設有螺紋套(10)；所述閥桿(9)的頂部通過第二螺母(14)連接有手輪(12)，手輪(12)的兩端固定連接有連接桿(15)，連接桿(15)的另一端固定連接在閥桿(9)上，連接桿(15)與閥桿(9)。
性能規范
公稱壓力（MPa） 公稱通徑 適用介質
1.0 50-250 海水、淡水
主要零部件材質
零件名稱 材 料
  名稱 牌號
本體 鑄鋼、青銅 ZG230-450、ZcuSn5Pb5Zn5
底板 碳素鋼 Q235-A
閥盤 碳素鋼、鑄錫青銅 Q235-A、ZcuSn5Pb5zn5
閥桿 不銹鋼、鉛黃銅 2Cr13、HPb59-1</a></a>
