功能概述

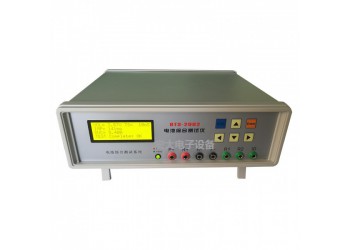

BTS-2002電池綜合測試儀所具有的基本功能包括：
1．電池靜態參數快速檢測。
1.1 電池電壓檢測（對于已經處于保護狀態的鋰電池，可自動喚醒）
1.2 電池內阻檢測
1.3 電池可充電性能檢測
1.4 電池可放電性能檢測
1.5 電池過電流大小檢測（僅針對鋰電池）
1.6 電池短路保護功能檢測（僅針對鋰電池）
1.7 電池內部識別電阻1（或熱敏電阻）檢測
1.8 電池內部識別電阻2（或熱敏電阻）檢測
1.9 以上可檢測數值大小的部分，可分別設定上限和下限加以快速篩選。
1.10 對于通訊碼片的電池可進行通訊碼測試（目前僅針對DS2502兼容碼片）
2．電池容量檢測。
針對所選擇的電池類型和電池串聯個數以及電池容量，自動選擇合適的電壓
和電流，進行一次完整的充電和放電測試，在放電過程中，計算電池的真實容
量，給電池的性能判別提供有力的參考依據。
3．可單獨選擇的電池充電功能。
選擇此項功能，本測試儀可以作為一個多功能的智能充電器使用，針對各種類
型的各種組合方式可充電電池組充電(BTS-2004型號可對4節串聯的鋰
電池，12串的鎳氫電池，6串的免維護電池進行快速充電），方便了電
池使用和測試的方便，在充電的同時，實時顯示充電時間，以及己經充入的電
量（以mAH為單位顯示）。
4．可單獨選擇的電池放電功能。
選擇此項功能，本測試儀可以單獨對一個電池作放電，同時控制放電截止電壓，
避免了通常采用電子負載或者電阻放電帶來的容易過放電的弊端，非常方便的
適合工廠對電池產品的測試，操作也很方便，只需要選擇電池類型，電壓和容
量就可以啟動智能放電程序，對電池進行放電操作。
5．數控電流電壓源功能。
選擇此項功能，本儀器可作為一臺精密數控直流電源使用，輸出20V
(BTS-2004)或l0V (BTS-2002)，輸出2A的直流電源，可以直接設定
輸出電壓和限制電流，可以很方便的用在電池充電、測試，以及給其他設
備供電的功能，擴大的儀器的適用范圍。
6．數控電子負載功能。
選擇此項功能，本儀器可作為一臺精密電子負載使用，可以設定工作在恒流、
恒壓、恒電阻、以及恒功率模式下運行，在恒壓之外的運行模式下，還可以設
定截止電壓(cut off),以方便電池的放電測量，可以讓負載電壓低于設定截止
電壓的時候，自動切斷工作電流，避免電池的深度放電對電池的損害。除此之
外，也可以將本儀器用于其他需要電子負載的場合，如充電器測試，開關電源
的老化測試等等。
7．電壓和內阻表功能
選擇此項功能，本儀器可以作為一個普通3位半數字電壓表和數字毫歐表使
用，可以連續的指示輸入電壓和電池的內阻，以及附加的兩個ID電阻值，可
以直接代替專用內阻表使用，用于快速的電池篩選和檢測。
儀器特性指標
儀器適用環境：
1）溫度： 0-40℃
2) 使用高度： 海拔2Km內使用
3）相對濕度： 40-80%濕度
測量范圍：
1）電池電壓測量范圍：0-lOV(BTS-2002)或0-20V）分辨率l0mV
2）電流測量范圍：0-12A 分辨率lOmA
3）內阻測量范圍：0-999mΩ 分辨率1mΩ
4）識別電阻測量范圍：0.1-999.9KΩ 分辨率O.1KΩ
5）容量測量范圍：0-10000mAH 分辨率1mAH
測試速度：
1) 靜態測試（測試所有功能）：1.l-2秒
2）容量測試（1C電流充放電）：3-4小時
測量精度：
1) 電壓測量精度：10V士0.5%（校準后）
2）電流測量精度：2A士2%10A15%
3）內阻測量精度：150m Q 12%
4）識別電阻測量精度：l OK S2士1%
5）電池容量測量精度：l0AH士2%a
內部數控電壓源指標：
1）輸出電壓：lOV（BTS-2002）
2) 輸出電流：2A
3) 紋波電壓：<20mV
4）負載調整率：<10%
5）響應時間：1S
內部數控電子負載指標：
1）電壓：20V
2) 電流：2A（連續）10A（10秒）
3）功率：40W（連續）80W（10秒）
電源電壓：220V士10% 50Hz
保修條例：
1． 本公司所出售儀器非人為損壞條件下，免費保修壹年。
2． 保修需憑保修卡（合格證）以及原始銷售憑證。
