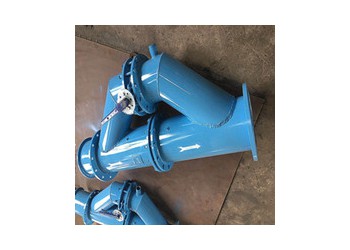

2021新款永成旁通式孔板流量計價格表型號齊全，符合煤礦標準。

一、用途

旁通式孔板流量計又稱橋式孔板流量計，本產品含有直管，直管中安裝有孔板，該孔板兩側的直管壁分別設置一個測量管，其特征是：所述直管和一個橋管并聯式連接，二者內腔相互連通，并且所述直管和橋管的兩個連接點分別位于兩個測量管的外側，所述橋管上安裝一個啟閉控制閥。此產品結構簡單，設計合理，解決了由于節流原因對煤礦瓦斯抽放系統造成的負壓損失，有效地提高了瓦斯抽放效果。

二、結構

孔板流量計（旁通式）主要由進流體管路、旁通管路、取壓嘴、緊固件、連接法蘭、節流件、密封墊、出流體管路等構成。孔板是一塊具有圓形開孔并相對于開孔軸線對稱的圓形薄板，不同管道內徑的孔板，其結構形式是幾何相似的。

三、特點：

此產品結構簡單，設計合理，解決了由于節流原因對煤礦瓦斯抽放系統造成的負壓損失，有效地提高了瓦斯抽放效果。

四、工作原理：

1.旁通式孔板流量計的孔板前后產生一個靜壓力差，該壓力差與流量計存在著一定的函數關系，流量越大，壓力差就越大，差壓信號傳送給差壓變送器，轉換成4—20ma.DC模擬信號輸出，傳輸給流量積算儀，實現流體流量的計算，利用智能型差壓變送器，對工礦溫/壓進行自動補償后，實現對流體質量流量的測量。

 2.孔板以內孔銳角線來保證精度，因此對磨蝕、磨損、結垢、臟污等不良問題很靈敏，長期使用精度難以保證，需買年定期拆下檢修一次，以保證產品的使用效果與測量精度。

這款旁通式孔板流量計大小煤礦均可使用,你好，現在做旁通式孔板流量計的廠比較多也比較雜，價格和質量差距也較大。推薦您咨詢鶴壁市永成礦山設備制造有限公司。      永成分歧式防爆器實力廠家為山西煤礦定制
     http://www.936dh.com/goods/show-73137.html
     礦用負壓手動放水器實力廠家為山西煤礦定制
     http://www.936dh.com/goods/show-73136.html
     礦用管路排渣器實力廠家為山西煤礦定制
     http://www.936dh.com/goods/show-73135.html
     四川煤礦盼的斷水保護裝置是永成礦山的
     http://www.936dh.com/goods/show-73353.html
     太原煤礦盼的煤層注水封孔器廠家是永成礦山的
     http://www.936dh.com/goods/show-73352.html
     晉中煤礦盼的管路排渣器廠家是永成礦山
     http://www.936dh.com/goods/show-73351.html
2021新款永成旁通式孔板流量計價格表型號齊全由鶴壁市永成礦山設備制造有限公司提供，該企業負責2021新款永成旁通式孔板流量計價格表型號齊全的真實性、準確性和合法性。本站對此不承擔任何保證責任。
