技術參數

◆ 供　　電：12V～24V   DC

◆ 光譜范圍：300～3000nm

◆ 信號范圍：0～2000W/m²

◆ 輸出信號：0～20mV（可定制4~20mA、電壓、RS485輸出信號）

◆ 靈 敏 度：7～14μV/Wm^-2

◆ 響應時間：≤15s（99%）

◆ 內     阻：約80Ω

◆ 年穩定性：≤±1%（靈敏度變化率）

◆ 跟蹤精度：＜168h±1°

◆ 非 線 性：±2%

◆ 敞 開 角：4°

◆ 功    耗：100mA

尺寸、重量

外觀尺寸：高20cm；底座尺寸長210mm*寬176mm；支架高度56mm；光筒長度280mm

整機重量：5kg

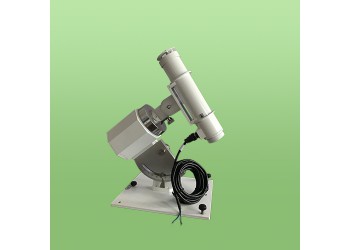

直接輻射表用于測量光譜范圍為0.3μm-3μm的太陽直輻射量。當太陽直輻射量超過120W/m²時和日照時數記錄儀連接，也可直接測量日照時數。所以該儀表可廣泛應用于太陽能利用、氣象、農業、建筑材料及生態考察部門。

功能特點

◆符合ISO9060(太陽能、半球向日射表和直接日射表的規范與分類)標準

◆可作為一級標準直接輻射表使用

◆快速響應、準確半自動跟蹤

◆適用于各種惡劣環境

適用范圍

廣泛適用于太陽能光伏發電，太陽能熱水器與太陽能工程，太陽能建筑領域，太陽能實驗室，農林業生態研究，極地、海洋、冰川氣候研究，天氣與氣候的研究等領域。

工作、存儲條件

工作溫度：-40～85°C

工作濕度：0～100%RH

儲存溫度：-40～125°C

儲存濕度：＜80%（無凝結）

工作原理

直接輻射表構造主要由光筒和自動跟蹤裝置組成，光筒內部由七個光欄和內筒、石英玻璃、熱電堆干燥劑筒組成。七個光欄是用來減少內部反射，構成儀器的開敞角并且限制儀器內部空氣的湍流。在光欄的外面是筒，用以把光欄內部和外筒的干燥空氣封閉，以減少環境溫度對熱電堆的影響。在筒上裝置JGS3石英玻璃片，它可透過0.3～3μm波長的太陽直接輻射。光筒的尾端裝有干燥劑，以防止水汽凝結物生成。

直接輻射表感應部分是光筒的核心部件，它是由快速響應的繞線電鍍式多結點熱電堆組成。感應面對著太陽一面涂有無光黑漆，上面是熱電堆的熱結點，當有陽光照射時，溫度升高，它與另一面的冷結點形成溫差電動勢。該電動勢與太陽輻射強度成正比。

直接輻射表自動跟蹤裝置是由底板、緯度架、電機、導電環、蝸輪箱（用于太陽傾角調整）和電機控制器等組成。驅動部單片機控制直流步進電機，電源為直流12V。該電機精度高，24小時轉角誤差0.25o以內。當緯度調到當地地理緯度底板上的黑線與正南北線重合，傾角與當時太陽傾角相同時，即可實現準確的自動跟蹤。

直接輻射表輸出輻射量(W/m²)＝測量輸出電壓信號值(μV)÷靈敏度系數(μV/Wm^-2)，每個傳感器分別給出標定過的靈敏度系數。。
