一、裝置簡介
在我國電力系統,特別是35KV以下的配電網中,運行著大量的電磁式電壓互感器,電磁式電壓互感器具有非線性的電磁特性,它們與電網內的容性元件在參數匹配時就會發生鐵磁諧振,產生極高的鐵磁諧振過電壓。在過電壓發生時,由于互感器的鐵芯飽和導致互感器的勵磁電流大大增加,嚴重時達到正常勵磁電流的百倍以上,從而引起電壓互感器熔斷器熔斷、噴油、燒毀甚至爆炸,嚴重威脅電網的安全運行。
目前電網中都是采用在電壓互感器的一次中性點接入一次消諧器，限制鐵磁諧振過電壓，但在運行中又經常會發現，加裝一次消諧器后出現PT二次電壓不平衡現象，而拆除了一次消諧器后二次電壓不平衡現象基本就會消失。經過詳細的現場測量和計算分析，發現產生這一現象的根本原因就是電網中存在的三次諧波，通過互感器的感抗公式（XL=2πf）我們可以得知，當頻率越高時互感器的阻抗越大，這樣三只互感器的感抗差別也就越大，當三次諧波電流流過互感器勵磁繞組和一次消諧器，由于阻抗不同，所以產生了中性點位移電壓，從而導致了三相電壓不平衡現象。

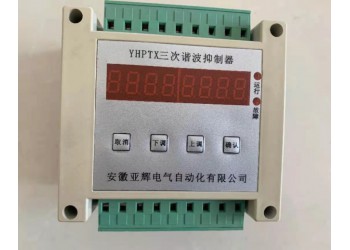

為了解決上述問題，安徽亞輝電氣自動化有限公司經過多年研究，研發出專利產品 YHPTX電壓互感器三次諧波抑制器，抑制器采用美國微星公司的高運算速度CPU作為核心處理元件，結合現代電力電子控制技術，可以有效地抑制三次諧波電流對電壓互感器的影響，解決電壓互感器安裝一次消諧器后三相電壓不平衡問題。
二、額定參數
2.1工作環境條件
環境溫度：-40～+65℃
海拔高度:小于5000米
地震烈度:小于8度
相對濕度:不大于95%，無凝露
大氣壓力:80～110kPa
其它條件：裝置周圍的空氣中不應含有帶酸、堿腐蝕或爆炸性的物質，且具有防雷、雨、雪設施
2.2額定電氣參數
工作電源： 內部自帶(低功耗設計,壽命大于20年)
額定輸入電壓： 100V
頻 率： 小于等于150HZ
2.3 過載能力
1.2倍額定輸入電壓可長期工作
1.5倍額定輸入電壓允許2小時
