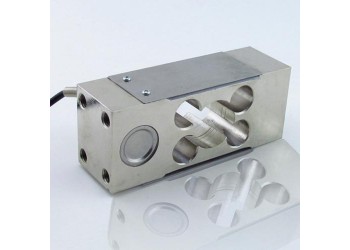

■ TJH-2A平行梁傳感器 |
|
|
|
產品出廠時經過四角調整，保證其在規定的受載平面內各點輸出一致，可用于包裝秤、電子皮帶秤，配料秤等。
|
||
|
|
量程 Range 1，2，3，5，7(kN)
技術參數 Technical Parameter
|
額定載荷 Rated Load |
1～7(kN) |
|
綜合精度 Comprehensive Precision |
0.02(線性+滯后+重復性) |
|
靈敏度 Sensitivity |
2.0 mV/V |
|
蠕變 Creep |
±0.02 %F·S/30min |
|
零點輸出 Zero Output |
±1 %F·S |
|
零點溫度影響 Temperature Effect On Zero |
±0.02%F·S/10℃ |
|
輸出溫度影響 Temperature Effect On Output |
±0.02%F·S/10℃ |
|
工作溫度 Operating Temperature Range |
-20℃～+65℃ |
|
輸入阻抗 Input Resistance |
380±10 Ω |
|
輸出阻抗 Output Resistance |
350±3 Ω |
|
絕緣電阻 Insulation Resistance |
>5000 MΩ |
|
安全過載 Safe Load Limit |
150% F·S |
|
供橋電壓 Bridge Voltage |
建議 10VDC |
|
材質 Material |
合金鋼或不銹鋼 Alloy Steel or Stainless Steel |
|
放大器接線方式 Amplifierl Mode of Connection |
電 源 ：紅 Power ：Red 公共端 ：綠 Public side ：Green 輸 出 ：黃 Output ：Yellow |
|
傳感器接線方式 Load Cell Mode of Connection |
輸入+ ：紅 Input + ：Red 輸入- ：黑 Input - ：Black 輸出+ ：綠 Output + ：Green 輸出- ：白 Output - ：White |
