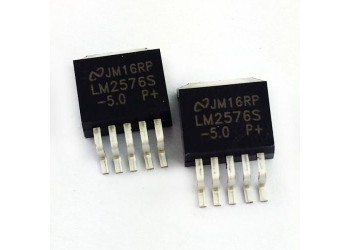

LM2576/LM2576HV的特性:

1)有3.3V、5V、12V、15V和可調電壓輸出多種系列;

2)輸出電壓可調范圍1.23V-37V (HV型號的可達57V)，負載電壓的輸出容差最大為±4%;

3)最少只需要4個外圍組件，可達3A的輸出大電流

4)較寛的輸入電壓范圍，HV型號甚至可達40V～60V;

5)內部振蕩器產生52KHz固定頻率;

6)可用TTL電平關閉輸出，低功耗待機模式，典型待機電流為50μA;

7)BUCK式降壓器，較高的轉換效率;

8)過熱和過流保護;

9)可實現Buck-Boost式正-負電壓轉換器。

LM2576/LM2576HV引腳功能說明:

1)VIN—輸入電壓端，為減小輸入瞬間電壓和給調節器提供開關電流，此接腳應接旁路電容CIN;

2)OUTPUT—穩壓輸出端，輸出高電壓為(VIN-VSAT)，輸出低電壓為-0.5V。

3)GND—電路地;

4)FEEDBACK—反饋端;

5)ON/OFF—控制端，高電平有效，待機靜態電流僅為75μA

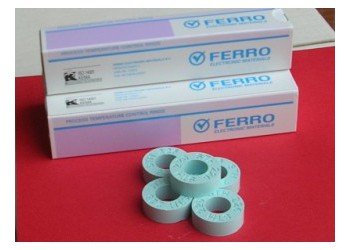

     德國FERRO測溫環 測溫環
