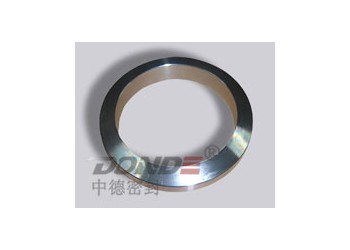

金屬透鏡墊
產品型號： ZD-G1840
|
|
|
金屬透鏡墊
高壓管道連接中，廣泛使用透鏡墊密封結構。透鏡墊的密封面均為球面，與管道的錐形密封面相接觸，初始狀態為一環線。在預緊力作用下，透鏡墊在接觸處產生塑性變形，環線變成環帶，密封性能較好。由于接觸面是由球面和斜面自然形成，墊片易對中。透鏡墊片密封屬于強制密封，密封面為球面與錐面相接觸，易出現壓痕，零件的互換性較差。此外，墊片制造成本較高，加工也較困難。
金屬透鏡墊性能特點：
1、耐高溫、耐高壓，適用于高壓法蘭；
2、密封持久可靠；
3、適應壓力、溫度有波動的工況條件；
金屬透鏡墊應用范圍： 我國通用機械行業現行角式高壓閥門端法蘭，采用透鏡墊密封，其適用公稱壓力為16.0～32.0Mpa；公稱通徑為3～200mm；使用溫度為－30～200℃，常用于高壓含氫含酸介質的密封。
金屬環墊最早來源于美國，在20世紀20年代最早使用于鍋爐領域，后來用于人孔蓋，高壓釜其它窗口的密封，以后在石油生產和煉油工業中格外受到重視。隨著蒸汽動力裝置的溫度和壓力增加，金屬環墊的用途就越來越廣泛。
|
|
金屬透鏡墊的主要結構形式：
|
|
金屬透鏡墊材料材質選擇：
|
|
材料
|
最大硬度
|
標示
|
溫度℃
|
|
Brinell HB
|
Rocknell HB
|
Min
|
Max
|
|
Soft Iron
|
90
|
56
|
P
|
-40
|
540
|
|
Low C/S
|
120
|
68
|
S
|
-60
|
500
|
|
SS410
|
170
|
86
|
S410
|
-40
|
850
|
|
SS304
|
160
|
83
|
S304
|
-250
|
540
|
|
SS316
|
160
|
83
|
S316
|
-200
|
815
|
|
SS347
|
160
|
83
|
S347
|
-200
|
870
|
|
4-6%Cr,0.5% Mo,
|
130
|
72
|
F5
|
-40
|
650
|
|
Copper
|
80
|
--
|
C
|
-100
|
315
|
|
Aluminum
|
35
|
--
|
A
|
-200
|
425
|
|
Inconel 600
|
150
|
78
|
Y
|
-100
|
1095
|
|
Inconel 825
|
150
|
78
|
W
|
-100
|
1095
|
|
Monel 400
|
150
|
78
|
M
|
-100
|
760
|
|
Titanium
|
215
|
77
|
T
|
-200
|
540
|
|
Nikel 200
|
110
|
58
|
N
|
-200
|
760
|
|
Hastelloy B2
|
230
|
121
|
X1
|
-100
|
1095
|
|
Hastelloy C276
|
210
|
110
|
X2
|
-100
|
1095
|
金屬透鏡墊的尺寸極限偏差：
|
尺寸名稱
|
代 號
|
極限偏差
|
|
環墊的節徑
|
P
|
±0.18
|
|
環墊的寬度
|
A
|
+0.20
0
|
|
環墊的高度
|
H
|
+0.20
0
|
|
金屬透鏡墊的底面寬度
|
C
|
+0.20
0
|
|
角度23°
|
|
±0.15°
|
|
環墊的圓角半徑
|
R
|
±0.4
|
|
金屬透鏡墊上所有23°角的平面，其表面粗糙度應不大于0.8μm
|
金屬透鏡墊主要性能參數：
墊片系數
|
m=5.50-6.50
|
|
墊片使用壓力
|
≤32MPa
|
|
墊片使用溫度
|
-196℃-1000℃
|
|
最小預緊比壓
|
y=126.6-182.8MPa
|
|
|
金屬透鏡墊技術標準:
可提供任何標準和非標準的尺寸，包括API 6A, ASME B16.20，DIN 2693-67，JPI-7S-23-72，DIN-2696-1999 及其它標準。
國內相關標準：
JB/T 2777-1992|PN16.0～32.0MPa無孔透鏡墊
JB/T 2776-2010|閥門零部件 高壓透鏡墊
JB90-1959 密封面透鏡式的法蘭用金屬墊片
|
