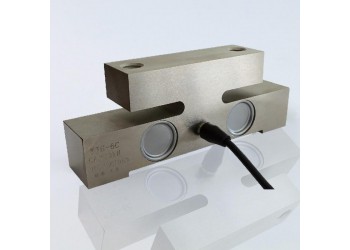

■ TJH-6C 橋式稱重傳感器
|
|
|
|
結構合理，使用簡單，安裝方便，可定制200℃中溫傳感器。適用于車載專用秤、天車秤及車輛輪、軸力的測量。
|
||
|
|
量程 Range 10，30，50，100，200，300(kN)
技術參數 Technical Parameter
|
額定載荷 Rated Load |
10~300(kN) |
|
綜合精度 Comprehensive Precision |
0.02 0.03(線性+滯后+重復性) |
|
靈敏度 Sensitivity |
2.0 mV/V |
|
蠕變 Creep |
±0.02 %F·S/30min |
|
零點輸出 Zero Output |
±1 %F·S |
|
零點溫度影響 Temperature Effect On Zero |
±0.02 %F·S/30min |
|
輸出溫度影響 Temperature Effect On Output |
±0.02 %F·S/30min |
|
工作溫度 Operating Temperature Range |
-20℃～+65℃ |
|
輸入阻抗 Input Resistance |
750±15 Ω |
|
輸出阻抗 Output Resistance |
700±5 Ω |
|
絕緣電阻 Insulation Resistance |
>5000 MΩ |
|
安全過載 Safe Load Limit |
150% F·S |
|
供橋電壓 Bridge Voltage |
建議 10VDC |
|
材質 Material |
合金鋼 Alloy Steel |
|
傳感器接線方式 Load Cell Mode of Connection |
輸入+ ：紅 Input + ：Red 輸入- ：黑 Input - ：Black 輸出+ ：綠 Output + ：Green 輸出- ：白 Output - ：White |
