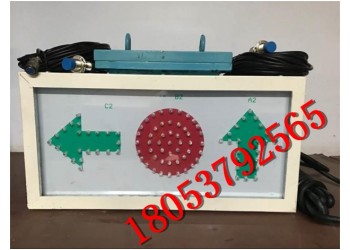

KXH127礦用隔爆兼本安型岔位指示器

概述

1.1產品特點

KXH127C礦用隔爆兼本安型岔位指示器（以下簡稱岔位指示器），為礦用隔爆兼本質安全型，適

用于煤礦井下有瓦斯及煤塵爆炸危險的軌道線路道岔,配接軌道傳感器后,工作狀態根據軌道道岔位

置，發出語言提示和光顯信號，作為道岔位置指示，警示行人或車輛避免事故發生。本產品主回路

為隔爆電路，燈光顯示和語言報警喇叭為本安回路。

1.2防爆型式、防爆標志

防爆型式：礦用隔爆兼本質安全型

防爆標志：Exd[ib]I

1.3本產品執行標準

GB3836.1-2000

GB3836.2-2000

GB3836.4-2000

MT287-1992

Q/HRJD03—2009

爆炸性氣體環境用電氣設備第1部分:通用要求

爆炸性氣體環境用電氣設備第2部分:隔爆型“d”

爆炸性氣體環境用電氣設備第4部分:本質安全型“i”

煤礦信號設備通用技術條件

岔位指示器能夠得到客戶認可，只是因為當他看待世界上的萬物眾生時，都是抱著一種輕松的態度，所以如果你也想輕松，就選擇東達機電礦用設備吧。

KXH127C礦用隔爆兼本安型岔位指示器

1.4產品型號及其含義：

KX H127 C

———岔位；

—————額定工作電壓（V）；

——————-信號指示；

————————礦用信號設備；

1.5基本參數

1)額定工作電壓：AC 127V

2)電壓適應能力：75%—110%

3)額定工作電流：AC 0.10A

4）本安參數

a. Uo: DC 12V，Io: 155mA，Co: 0.1uf, Lo: 0.1mH

b.指示燈：開路電壓DC16V，Io: 155mA。喇叭：開路電壓AC5.5V，短路電流910.00 mA。

c.傳感器：電源DC12V輸出：NPN晶體管e極輸出

5）過流保護動作值為155 mA，短路電流穩定值≤155mA。

6） 本產品通過電纜線與交流127V動力線相連接，電纜采用3×1.5mm? 礦用電纜，電纜連接

長度為5m,分布電容≤0.1uF/km，分布電感≤1mH/km。

7）語音報警聲級強度：≥85dB（A）

8)光信號應在黑暗中20m處清晰可見。

9)長期工作制。

1.6使用條件

岔位指示器在下列條件下應能正常工作：

a)海拔高度不超過2000m(80～110)Kpa；

b)環境溫度：0℃～＋40℃；

c)平均相對濕度：不大于95%（＋25℃）；

d)煤礦井下有甲烷、煤塵爆炸性氣體混合物，但無破壞絕緣的腐蝕性氣體的場合；

e)無顯著振動和沖擊的環境。

2外形尺寸及重量

外形尺寸：600mm×200mm×250mm

重量：15.5kg

3結構特征

岔位指示器為隔爆兼本質安全型設計，由隔爆腔、本安腔、電源板、主機板、顯示板、防水喇

叭構成。隔爆腔與本安腔通過隔爆型組合接線端子連接，殼體兩側為兩個進線裝置，一個與隔爆腔

相連，一個與本質安全腔相連。內腔為隔爆腔，內裝有主電路板及接線端子。外腔為本安腔，裝有

防水喇叭、顯示板。

4工作原理

岔位指示器主要有三部分組成，主電路部分、語音電路部分和顯示部分組成。信號輸出分為語

音信號和光顯信號。岔位指示器的光信號由紅綠雙色發光二極管組成，排列成圓環和箭頭形狀。

本質安全采用雙重過流過壓保護。

岔位指示器額定工作電壓為AC127V，經變壓器降壓整流后給主電路板提供各部分工作電壓，信

號輸入為控制器或外接位置傳感器配接后，當道岔位置到達左側與傳感器CHGQ1接觸時，繼電器J2

吸合，直行指示符號↑（綠燈）亮；當道岔位置到達右側與傳感器CHGQ2接觸時，繼電器J1吸合，

支行指示符號→（綠燈）亮；左右均未到位，故障指示符號○（紅燈）亮，同時語音芯片工作，發

出“道岔不到位，請停車檢查”的語音警示，提醒工作人員檢查處理。
