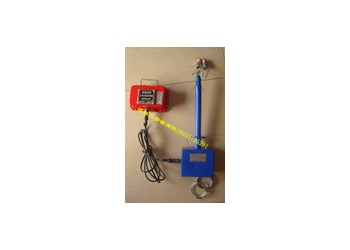

YHW300型數顯型頂板位移監測儀使用說明書

一、概述

數顯型頂板位移監測儀是新型的智能型數字顯示儀表。可以代替機械式頂板離層儀顯示頂板圍巖離層值，具有體積小、操作方便、顯示直觀、數據處理功能強等特點。系統具有較高的可靠性和安全性，可長期在井下使用，無需維護。

二、數顯型頂板位移監測儀主要技術指標

1、基本功能：本產品可以通過燈光或按鍵喚醒顯示離層位移值；

2、額定電壓：額定電壓：DC 5V；

3、 工作電流：工作電流<= 20mA；

4、 安裝孔直徑：?27mm；

5、測量范圍：0－300mm；

6、精度：0.1mm

7、檢測基點：2個

三、數顯型頂板位移監測儀工作原理

深部基點錨頭固定在穩定巖層內，淺部基點錨頭固定在錨桿端部位置。18053725291當錨桿錨固范圍內有離層時，頂板向下移動，傳感器內部機構帶動精密傳感器，現場采集離層量并轉換成電信號進入計算機處理，并存儲離層數值。在礦燈照耀下，可以顯示當前離層值。工作原理如圖1所示：

四、數顯型頂板位移監測儀操作說明

1、首先把對應編號的頂板離層指示儀及顯示分機用通信線連接，連接方式為旋擰式防水航空插頭。

2、機械機構操作

1）、用安裝桿將深部基點錨頭送至設計位置。

2）、將淺部基點錨頭送至設計位置；

3）、然后將連接管安裝在頂板上；用手拉緊測繩；用螺絲刀擰緊深基點緊固螺絲。再用螺絲刀擰緊淺基點緊固螺絲。如圖三所示。

4）、傳動軸緊固螺母不要隨意擰動。

5）、緊固傳感器到底板上。

3、把頂板位移檢測顯示分機懸掛在有利于觀察數據位置，注意防護。

4、電器操作：在頂板位移監測分機休眠之后，用礦燈光照射顯示分機，觀察離層值，正常顯示即可！

五、數顯型頂板位移監測儀安全警示

1、嚴禁在井下打開機殼。

2、維修時必須由廠家專業人員井上進行維修。

六、隨機備件及技術文件

1、產品合格證一份；

2、產品使用說明書一份；

3、產品裝箱單一份。
