帶式輸送機用JZYB-5.6液壓張緊絞車使用說明書

一、JZYB-5.6液壓張緊絞車概述

帶式輸送機用張緊絞車（以下簡稱絞車）,是一種用于輸送機等張緊的專用設備。主要由液壓傳動裝置、卷筒、底座、液壓馬達、鋼絲繩等系統組成。工作時由專用的電控箱及液壓站提供電信號和液壓信號，使絞車按輸送機運行實際工況，提供各種張緊力狀態下的正、反拉緊或制動。絞車具有效率高及維護方便等特點。18053725291是輸送機拉緊中一種可自動控制新型設備。

1.絞車主要用于煤礦井下帶式輸送機的張緊。也適用于露天煤礦、選煤或其他工作場所用帶式輸送機的張緊。本產品《Q/320300ZML 04-2016 帶式輸送機用張緊絞車 》企業標準、MT/T953-2005《慢速絞車》。

使用環境條件

a) 海拔高度不超過 1000 米；

b) 環境溫度:-10℃～40℃；

c) 周圍相對空氣濕度不大于 95％（+25℃）；

d) 隔爆型絞車用于周圍空氣中的煤塵、甲烷爆炸性氣體不得超過《煤礦安全規程》

二、JZYB液壓張緊絞車技術參數

JZYB-3.6液壓張緊絞車 功率 11（kW） 容繩量130

JZYB-5.6液壓張緊絞車 功率 15（kW） 容繩量130

JZYB-9液壓張緊絞車 功率18.5 （kW）容繩量170

JZYB-12.5液壓張緊絞車 功率 22（kW） 容繩量170

三、JZYB-5.6液壓張緊絞車安全警示

安全警示、警語

1.不得隨意調整制動裝置的制動力矩。

2.牽引鋼絲繩應按《煤礦安全規程》定期檢查，及時更換。

3.所有絞車的電氣設備必須有通電標志，不得在通電的狀態下，打開電氣設備防護罩。

4.在拉緊過程中不得鋼絲繩長度用盡，應保留 3 圈的鋼絲繩長度不得使用，以防止在拉緊

過程中鋼絲繩的滑脫。

5.絞車嚴禁用于載人或提升

6.絞車所配套的電器產品必須在有效期內的安標證。

四、JZYB-5.6液壓張緊絞車結構特征與工作原理

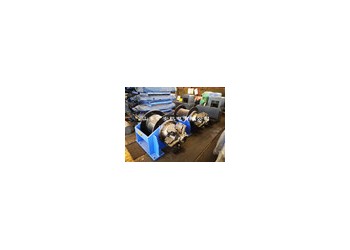

絞車是由液壓馬達、減速機構帶動卷筒，卷筒纏繞鋼絲繩，鋼絲繩拉緊帶式輸送機的拉緊小車，以使帶式輸送機的輸送帶拉緊至各種工作狀態的運動。結構外形見圖 ，傳動系統見圖。制動裝置采用濕式摩擦制動器，當系統不工作或無壓力時，制動裝置靠蝶形彈簧產生的彈性力壓緊摩擦片組，從而產生制動扭矩，防止絞車卷筒在負載時的旋轉，達到制動目的。

五、JZYB-5.6液壓張緊絞車本絞車具有以下特點：

1. 機械齒輪傳動效率高；

2. 安裝有工作制動器，安全性能高；

3. 整機體積小，方便安裝于相應的帶式輸送機；

4. 機構簡單，方便維修，且整機可靠性高。

5. 液壓傳動裝置內含壓力制動器
