三片式氣動球閥
上海代益閥門專業生產三片式氣動球閥，不銹鋼三片式氣動球閥，法蘭三片式氣動球閥，鑄鋼三片式氣動球閥，Q611F氣動閥，螺紋三片式氣動球閥。

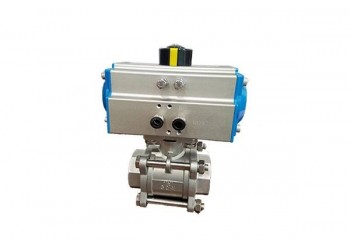

氣動內螺紋（對焊式）球閥是由雙（單）作用氣動活塞式執行器和內螺紋（對焊式）球閥組成。其閥體可分為整體式、二段式、三段式。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。氣動活塞式執行器采用低摩擦材料做成軸承套，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。本產品使用性能穩定，廣泛的用于石化、冶金、電力、輕工等工業部門。 工作原理 當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90° □氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。 □回信器信號燈綠燈亮時閥門處在開啟位置，而紅燈亮時閥門處在關閉位置 □定位器可調節閥門管道流量 氣動執行器主要技術參數 氣動執行器 型號 QW-TZ精小型系列、AT單作用系列 控制形式 雙作用/單作用 作用形式 切斷/調節 氣源壓力 0.4 ～ 0.8 MPa 最大回轉角度 90°～92° 回信器 AC220V AC110V DC24V 控制信號 電信號：0～0Ma 4 ～20Ma 氣信號：0.02 ～0.1 MPa 控制氣源 潔凈、干燥壓縮空氣 工作溫度 -20℃ ～ +90℃ 日本VENN閥天疏水閥 進口疏水閥
點擊圖片查看原圖
