1. 1.適用范圍

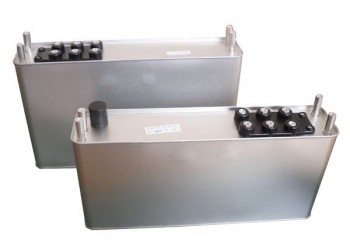

本產品規格書為安徽賽福電子有限公司提供，適用于標稱電壓1000V及以下，頻率為15Hz~60Hz的交流電力系統的功率因素的電容器，主要用于提高功率因素，減少無功損耗，改善電壓質量。
1. 2.型號和含義
BSMJL0.45-30- 3
相數（3表示三相，1表示單相）
額定容量（30kvar）
額定電壓（0.45kV）
L內裝限涌流電抗器，不帶限涌流電抗器的不標注
MJ介質代號（金屬化聚丙烯薄膜）
浸漬劑代號（S微晶蠟；Z菜籽油；K空氣；C蓖麻油）
系列代號（B并聯電容器；A濾波電容器）
1. 3.正常工作條件和安裝條件
低電壓自愈式并聯電容器在使用條件如下：
3.1投入時的剩余電壓
電容器投入時的剩余電壓不超過額定電壓的10%。
3.2海拔
安裝運行地區海拔不超過2000m。
3.3環境空氣溫度類別
環境空氣溫度類別為-25/C。電容器投入運行最低環境溫度為-25℃，最高溫度為C類，即電容器運行的最高不超過50℃，24小時內溫度平均值最高不超過40℃，一年內溫度平均值最高不超過30℃。
電容器應保證在良好通風條件下工作，不允許在密閉不通風條件下工作，無有害氣體和蒸汽，無導電性或爆炸性塵埃，無劇烈的機械振動。
1. 4.主要技術參數及技術性能
4.1主要技術參數
4.1.1額定電壓：230VAC、400VAC、450VAC、480VAC、525VAC、690VAC、750VAC，其他電壓可特殊訂貨。
4.1.2額定頻率：50Hz或60Hz。
4.1.3額定容量：（1-60）kvar。
4.1.4容量偏差：-5%~+10%，三相單元中，任意兩線路端子間測得的電容的最大值和最小值之比≤1.08。
4.1.5介質損耗角正切：≤0.0015（20℃）。
4.1.6耐電壓：極間2.15Un，2s；[極殼2Un+2kV或3kV取較高方]×1.2，5 s。
4.1.7最高允許過電壓：1.1Un時，每24小時不超過8小時；1.15Un時，每24小時不超過30分鐘；1.20Un時，每24小時不超過5分鐘；1.30Un時，每24小時不超過1分鐘。
4.1.8最大允許過電流：1.3In。考慮到諧波、過電壓和電容偏差影響，過渡過電流最大不超過1.43 In。
4.1.9自放電特性：電容器帶有放電器件，使電容器在斷開電容3min內，剩余電壓從,-2.Un降至75V或以下。
4.2執行標準：GB/T12747-2017，IEC60831:2004。
5.結構特征及注意事項
5.1結構特征
5.1.1先進的進口生產設備，優質金屬化聚丙烯薄膜，產品體積更小，品質更有保證。
5.1.2獨特的選膜、薄膜蒸鍍和噴金工藝，保證了產品能抗更大的涌流能力，適應更高的環境溫度，溫升更小，發熱少。
5.1.3優良的自愈性能，內裝自放電電阻和安全防爆裝置，產品更安全可靠。
5.1.4采用干式結構，或微晶蠟作為浸漬劑，運行性能更穩定，不漏油，安全環保。
5.1.5經特殊防腐處理的印鐵外殼，耐腐蝕，美觀牢固，無需噴漆，更環保。
5.2注意事項
5.2.1過電壓和過熱將縮短電容器的壽命，因此要嚴格控制運行條件，如環境溫度、通風情況、過電壓、過電流等。
5.2.2系統中安裝低壓自愈式并聯電容器時，應充分考慮以下情況：
5.2.2.1在諧波含量嚴重的環境下，不宜直接裝設電容器，應串聯電抗器使用；在諧波含量不嚴重的環境中，需要提升電容器的電壓等級。常見的諧波源有：電力電子設備、變頻器、直流整流器、逆變器、電解電鍍設備、電弧爐、中頻爐、礦熱爐等。
5.2.2.2電容器與感應電動機并聯時，建議按電容器電流小于電動機空載電流90%來選配電容器。
5.2.2.3在變壓器空載時，應使電容器退出運行。
5.2.3系統中安裝低壓自愈式并聯電容器時，應選用能限制涌流及不重燃的專用開關、接觸器、電子復合開關、過流繼電器等。
5.2.4電容器切除與再投入的時間間隔應大于3min，否則可能產生很高的過渡過電壓，損壞電容器。
5.2.5選用小型斷路器作短路保護，無法可靠分斷短路電流，不推薦使用，建議使用熔斷器作保護。若使用時，應按額定電流的2~3倍選擇，嚴禁斷路器帶電容器合閘。
5.2.6如發現電容器外殼有嚴重的鼓脹現象，請將電容器及時從電網中切除。
安裝說明：
6.1將安裝腳平面朝下，沿外殼底部滾邊處插入，卡接到位。
6.2將轉配好安裝腳的電容器固定在需要安裝的場所。
6.3安裝場所不受陽光直射，不被雨雪淋濕，避免塵埃過多及劇烈振動場所，相互間距：A型產品≥30mm，B型產品≥50mm，C型產品≥80mm，夏季環境溫度較高時，應采取有效措施，保證通風和散熱良好。
7.訂貨須知
7.1用戶須提供產品額定電壓、額定容量、相數等參數。
7.2用戶須盡量提供使用場所的一些特征。
外形及安裝尺寸
8.包裝和儲存
本公司生產的電容器采用雙瓦楞紙箱包裝，在-40℃時能保證電容器運輸和儲存不影響電容器性能。運輸和儲存時，請注意防潮、輕放、向上，包裝箱的堆碼極限為8層。為了有效防護電容器，我公司采用了帶孔泡沫墊板包裝。
每只包裝箱付有合格證一張，如有問題請查尋此證。
電容器應貯存在溫度為10～38℃，相對濕度小于70%的對電容器性能無影響的地方，一般貯存期為六個月。
