電機對拖測試臺結構設計：別讓“豬隊友”拉低整場性能！
電機對拖測試臺是驗證電機功率、效率、耐久性的核心設備，通過“驅動電機+負載電機”對拖模擬真實工況。但很多測試臺因結構設計不當，成了拉低性能的“豬隊友”—比如連接軸同軸度偏差超差導致振動加劇，基準平臺不穩引發數據漂移，然后讓測試結果失真，甚至損壞電機。本文拆解電機對拖測試臺的核心結構設計要點，避開“坑點”，確保測試臺成為“神隊友”而非“豬隊友”。
一、核心動力單元結構：驅動與負載“協同不內耗”
驅動電機與負載電機是測試臺的“動力核心”，結構設計需確保二者協同穩定，避免“力的內耗”：
電機安裝定點：采用“模塊化安裝座”設計，安裝座與基準平臺通過T型槽剛性連接（螺栓扭矩≥150N?m），定點精度需達±0.01mm，確保驅動電機與負載電機軸線在同一水平面（平行度誤差≤0.005mm/m）。測試臺曾因安裝座偏移0.02mm，導致對拖時振動幅值超0.1mm，電機軸承磨損加速；
功率匹配設計：負載電機額定功率需≥驅動電機的1.2倍（如測試100kW驅動電機，選120kW負載電機），避免負載不足導致測試工況無法模擬；同時預留功率擴展接口（如支持100-200kW電機切換），適配多規格電機測試，無需頻繁更換動力單元；
散熱結構優化：電機外殼加裝散熱鰭片（散熱面積比普通電機大30%），配合強制風冷系統（風速≥5m/s），確保對拖測試時電機溫升≤40K（環境溫度25℃時，外殼溫度≤65℃），避免高溫導致電機性能衰減，影響測試數據準確性。
二、基準平臺與防護結構：穩定安全“不拖后腿”
基準平臺是測試臺的“地基”，防護結構是“安全屏障”，二者設計不當會直接拉低整體性能：

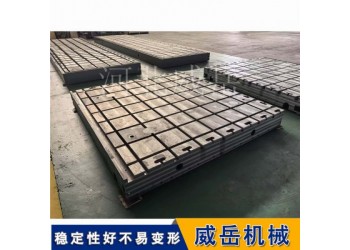

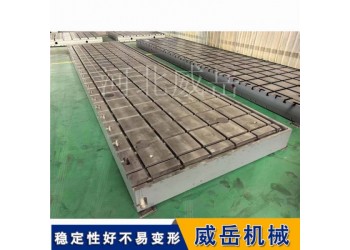

基準平臺剛性設計：選用QT600球墨鑄鐵平臺（厚度≥200mm），底部十字筋板間距200-250mm，平面度誤差達0級（≤0.02mm/m），承載能力≥測試系統總重量的1.5倍（如總重量5噸選8噸以上平臺）。測試臺因用鋼制平臺（撓度0.05mm/m），導致電機運行時平臺微小變形，軸線偏移超0.008mm；
防振動隔離設計：平臺底部加裝空氣彈簧隔振器（固有頻率1-3Hz），振動隔離率≥90%，避免地面振動傳遞至測試系統；同時在電機與安裝座之間加裝橡膠減震墊（邵氏硬度60±5），進一步吸收電機運行振動（振動傳遞率≤10%）；
安全防護結構：設置全封閉防護罩（材質為3mm厚鋼板），罩體開設觀察窗（玻璃厚度≥10mm），內部加裝急停傳感器（響應時間≤0.01s），當連接軸異常振動或電機溫升超限時，立即切斷電源，避免設備損壞與人員傷害。
電機對拖測試臺的結構設計，核心是“協同、準、穩定”—?jiǎng)恿卧獏f(xié)同不內耗，連接系統準不跑偏，基準防護穩定不拖后腿。避開這些“豬隊友”坑點，才能讓測試臺真正發揮作用，確保電機測試數據準可靠，為電機性能優化提供支撐。在電機向高功率、高精度發展的趨勢下，科學的結構設計是測試臺“不掉鏈”的關鍵，更是保障電機研發與質檢質量的核心前提。
