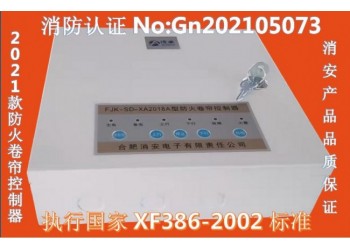

FJK-SD-XA2018A 型防火卷簾控制器
使用說明書
一、概述
合肥消安電子有限責任公司是一家專業從事消防電子產品的開發、研制、生產的高新技術企業，自主研發的 FJK－SD－XA2018A 型防火卷簾控制器是根據國家行業標準 《防火卷簾控制器 XF386—2002》生產，可廣泛應用于控制各類工業建筑、民用建筑及公共建筑中需要防火分割和疏散通道上的各類防火卷簾門。具有結構簡單、安裝調試方便、可靠性高、抗干擾能力強等優點。
二、主要功能及技術參數
1、 為與其相連且要求其供電的部件供電。
2、 能直接接煙、溫感探測器或消防聯動報警信號，控制防火電機實施開啟和關閉。并向消防控制中心反饋門位信號、火警和故障報警信號。
3、具有自檢、消音、復位和自動逃生功能（需配本公司手盒）。
4、具有缺相、過流、過載保護功能和相序檢測、自動換相功能。
5、具有電池、煙、溫感掉線故障報警功能，但不影響卷簾門的正常運行。
6、具防正、反卷超限位自動停止并故障報警；避免繼續運行發生事故。
7、在主電源掉電或缺相有火警發生時，備用電源自動啟動速放控制裝置，使卷簾 靠自重下降以防止火災蔓延，此功能下有應急逃生功能。
8、控制器具備以下檢測功能：
a) 控制器的主電源掉電（控制器主電指示燈熄滅）。
b) 當卷門機采用三相電源時.電源缺相（控制器主電指示燈閃爍或熄滅）。
c) 備用電源與充電器之間的連接線斷路或短路（控制器備電指示燈熄滅）。 d) 備用電源故障（控制器備電指示燈熄滅或閃爍）。
e) 控制器與速放控制裝置間連接線斷線.短路（控制器主板剎車故障指示燈亮起）
f) 火災探測器組故障(如連接)（控制器主板煙、溫感故障指示燈亮起）
g) 防火卷簾正卷或反卷.（控制器主板超限故障指示燈亮起）
h) 卷門機掉線（控制器主板電機故障指示燈亮起）
9、技術參數及安裝尺寸：
a) 環境溫度: －10～+55℃；相對濕度≤95%；大氣壓力: 86～106kPa
b) 控制器控制的卷門機功率應≤1.5kW，額定電壓 AC380V/50HZ。
c) 與控制器相連的導線應≥1 平方毫米。導線應用金屬軟管或鋼管與控制器相連。
d) 備用電源電壓：DC12V e) 安裝尺寸：250mmx240mmx70mm
三、接線說明
四位接線端子接外來三相 380V 火線和外接零線
CZ1強電端子說明：
A/B－B/A－C 位端子接卷門電動機（三相電源輸出）。
－ + 位端子接電機剎車（輸出約 DC220V）
CZ2 端子說明：
1 手控盒公共
2 手控盒下行鍵
3 手控盒停止鍵
4 手控盒上行鍵
5 LED 接口
6 電機上限位 端正極接口）
7 電機限位公共端
8 電機下限位
CZ3 端子說明：
9 消防中心有源公共端，消防 24V 負極
10 消防中心有源半降，消防 24V 啟動正極
11 消防中心有源全降，消防 24V 啟動正極
12 GND( 備用)
13 消防中心開關啟動，全降（可用于溫感負極接口）
14 消防中心開關啟動，半降（可用于煙感負極接口）
15 消防中心開關啟動，公共端（可用于煙、溫感的公共端（可用于煙、溫感的公共端正極接口）
CZ4 端子說明：
01-01→火警反饋 02-02→故障反饋 03-03→下位反饋
04-04→中位反饋 05-05→上位反饋
四、調試、設置方法
仔細檢查接線正確無誤后，方可進行整機調試。
1、將控制器的主電源開關合上后，如一切正常，面板主、備電源指示燈亮，其他 指示燈滅，如果有故障音、故障指示燈亮，應檢查三項電源是否缺項、電機剎車是否掉 線或短路、電池和煙、溫感探測器掉線，解決故障后方可進行下面操作。
2、卷簾上、下限位的設置： 一切正常后，將撥碼開關的 2、3 碼撥至 ON（出廠時已設置為此碼），操作控制器按 鍵，觀察按鍵標識與卷簾運行方向是否一致，如果電機轉向與標識不一致，撥動撥碼開關的1碼（撥后不要撥回）調節卷門機的運行方向。
3、時間設置：
①防火分隔：（一步降） 控制器出廠時已默認為防火分隔（即一步降）狀態，撥碼開關的 2、3 碼在上。
②疏散通道設置：（二步降）
a) :控制器出廠時2、3 碼在上，先將3碼撥下來，按“下行鍵”使卷簾門下行 至中位（1.5m-1.8m）按“停止鍵”停止（此時每再按一次“停止鍵”為中停延 時十秒，兩次二十秒以此類推;如果不按“停止鍵”為默認三十秒延時。)把2碼撥下來，然后按“上行鍵”使卷門自動上行到上限位，設置結束（完成設置 后撥碼的2、3碼均在下面）
b) ：如果備電半降需要準確位置設置：先將3碼撥下來，按“下行鍵”使卷簾門下行至中位（1.5m-1.8m），按“停止鍵”（此時每再按一次“停止鍵”為中停 延時十秒，兩次二十秒以此類推;如果直接按“上行鍵”為默認三十秒延時。) 接著繼續按“上行鍵”使卷簾門上行至上限位，卷門上行至上限位后約 5 秒后 卷門自動下滑，到達中位后按“停止鍵”，卷門自動回到上限位，再將撥碼 2 撥 下來完成設置（完成設置后撥碼的2、3碼均在下面）。
注：如需重新設置二步降，把撥碼開關的第2、3碼撥上去，按“復位”鍵后重復第②步。
五、控制器檢測功能的投入與退出
設置隱藏功能的投入與退出，設置完成后注意將撥碼撥至原位。（即 2、3 碼全在上或者全在下）。
①電池掉線：
將撥碼狀態撥至2碼在下、3碼在上，開始設置隱藏功能，按10秒“上行鍵”，一聲長響提示音退出檢測，一聲短響提示音投入檢測，設置完成后將撥碼撥至原位即可（即2、3碼全在上或者全在下），可重復。
②煙溫感掉線：
將撥碼狀態撥至2碼在下、3碼在上，開始設置隱藏功能，按10秒“消音鍵”，一聲長響提示音投入檢測，一聲短響提示音退出檢測，設置完成后將撥碼撥至原位即可（即2、3碼全在上或者全在下），可重復。
③火警信號的點動與持續信號切換：
將撥碼狀態撥至2碼在下、3碼在上，開始設置隱藏功能，按10秒“下行鍵”，一聲長響提示音切換至點動信號啟動，一聲短響提示音換至持續信號啟動，設置完成后將撥碼撥至原位即可（即2、3碼全在上或者全在下），可重復。
④火警反饋（噴淋）啟動位置設置：
將撥碼狀態撥至2碼在下、3 碼在上，開始設置隱藏功能 按10秒“上行鍵”加“自檢鍵”，一聲長響提示音上限位啟動（出廠時已默認上限 位狀態）。 按 10 秒“停止鍵”加“自檢鍵”，一聲長響提示音中限位啟動。 按10秒“下行鍵”加“自檢鍵”，一聲長響提示音下限位啟動。 設置完成后將撥碼撥至原位即可，（即2、3 碼全在上或者全在下），可重復。
⑤二步降（疏散通道）中停去除：
將撥碼狀態撥至2碼在下、3 碼在上，開始設置隱藏功能，按10秒“自檢鍵”，一聲長響提示音去除中停，一聲短響提示音中停延時，設置完成后將撥碼撥至原位即可（即2、3碼全在上或者全在下），可重復。
⑥剎車掉線：
將撥碼狀態撥至2 碼在下、3 碼在上，開始設置隱藏功能，按 10 秒“停止鍵”，一聲長響提示音投入檢測，一聲短響提示退出檢測，設置完成后將撥碼撥至原位即可（即2、3碼全在上或者全在下），可重復。
⑦電機掉線與缺相：
將撥碼狀態撥至2碼在下、3 碼在上，開始設置隱藏功能，按10秒“消音鍵”加“自 檢鍵”，一聲長響提示音投入檢測，一聲短響提示音退出檢測，設置完成后將撥碼撥至原位即可（即2、3碼全在上或者全在下），可重復。
⑧備電時卷門下行時間調節：
卷門在頂時，關閉主電，然后將撥碼狀態撥至2碼在上、3 碼在下，按10秒“自檢 鍵”有一聲提示音、然后按“下行鍵”，按住“下行鍵”不放手幾秒卷簾門下行幾秒， 放手停止，再按住“自檢鍵’10 秒一聲提示音儲存更改。此時備電卷門下行時間間隔為 按“下行鍵”時間，設置完成后將撥碼撥至原位即可（即2、3 碼全在上或者全在下），出廠時默認運行3秒間歇1秒。
⑨消除超限故障:
將撥碼開關撥至2碼在下、3 碼在上，長按主板上的復位鍵約10秒，一聲提示音 響起，然后將撥碼撥至原位即可（既2、3碼全在上或者全在下）。
六、注意事項
6.1 控制器應定期做功能檢查。
6.2 控制器未投入正式使用前，請定期（40天）給蓄電池充電，否則蓄電池?fù)p壞不屬保修范圍。正常投入使用后電池應三年進行更換。
6.3 安裝、調試必須由經過專業培訓的人員進行。
6.4 安裝、維護必須確保在斷電的情況下進行。
6.5 控制器外殼應可靠接地。
七、運輸及儲存
1 控制器在運輸過程中應平穩牢固、避免因行車時碰撞損壞，裝卸應輕放，不能磕、 摔、撬。
2 控制器儲存時，均應放于干燥、通風的地方，避免與腐蝕性物質接觸，并有必要的防潮，防曬，防腐等措施。
