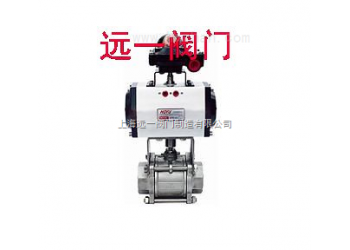

Q611F內螺紋連接球閥及對焊連接球閥分為整體式、兩段式及三段式。閥體鑄造采用中國臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。

產品型號/技術參數

閥類	傳動方式	連結形式	結構形式	密封面	公稱壓力（MPa）	閥體材料
球閥	6-氣動 6s-氣動帶手動	1-內螺紋 6-焊接	浮動球直通	F-氟塑料 H-合金鋼 PPL	1.6 2.5 4.0 6.4	按表內閥體 材料代號
公稱通徑DN（mm）		6-100
材料\材料代號		C		P		R
主 要 零 件	閥體	WCB		CF8 304		CF8M 316
	球板	WCB		CF8 304		CF8M 316
	閥桿	2Cr13		0Cr18Ni9		0Cr17Ni12Mo2
	密封圈	增強聚四氟乙烯 對位聚笨
	填料	聚四氟乙烯 柔性石墨
適 用 工 況	適用介質	水、蒸汽、油品
	適用溫度	-28℃～350℃
控制型式		雙作用/單作用
作用型式		切斷/調節
輸入信號		電信號：0～10mA、-4～10mA 氣信號20～100kPa
回信電壓		AC220V/DC24V
工作介質		凈化壓縮壓氣
執行器	型號	GT系列、HY系列
	氣源壓力	0.4～0.7MPa
二段式不銹鋼球閥按用戶要求可做成外螺紋連接型卡箍型

安裝尺寸表

公稱通徑DN（mm）	尺 寸										執行器型號
	三段式			對焊式			承插焊式
	G	L	d	L	d	D	L	d	D1	A
6	1/4	65	11.6	65	11.6	18	65	11.6	14.1-14.3	9.5	可選配GTD/GTE、 HY系列執行器 （以上選配僅供參選 具體選用根據實際要求）
10	3/8	65	12.7	65	12.7	18	65	12.7	17.55-17.8	9.5
15	1/2	67	15	67	15.8	24	67	15	21.7-21.95	9.5
20	3/4	82	20	82	20	28	82	20	27.05-27.3	11.1
25	1	91	25	91	25	34	91	25	33.8-34.05	12.7
32	11/4	108	32	108	32	41	108	32	42.55-42.8	14.3
40	21/2	139	38	129	38	49	129	38	48.65-48.9	15.9
50	2	148	50	148	50	62	148	50	61.1-61.35	17.4
65	21/2	186	64	193	64	78
80	3	206	78	222	78	94
100	4	240	98	273	98	124
