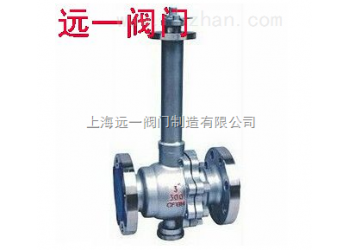

低溫球閥DQ41F-16P/25P/40P/R/RL

點擊圖片查看原圖

單價：	面議
發貨期限：	自買家付款之日起天內發貨
所在地：	上海
有效期至：	長期有效
最后更新：	2021-05-25 09:49
瀏覽次數：	125

公司基本資料信息

遠一閥門有限公司
聯系人呂經理(先生) 經理
會員 [當前離線] [加為商友] [發送信件]
郵件85118858@qq.com
電話021-69577142
手機13801619288
地區上海
地址上海市奉賢莊行工業園區

產品詳細說明

低溫球閥產品介紹:

低溫閥門有二種閥蓋設計形式。*種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（31 6夾柔性石墨制造）密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊逶連接。閘閘、截止閥、球閥都可設計成低溫閥。為了能在-196℃（320oF）的低溫下使用，一般將閥門設計成加長式閥蓋。

低溫球閥設計結構與特征：

符合 API602，MSS-SP-118和BS6364。檢驗與測試按API598，標記按MSS-SP-25。
采用以下結構
全徑或縮徑
自定心壓板壓套式
螺栓連接纏繞墊片密封式閥蓋和螺紋連接全焊密封式閥蓋
整體式上密封座
閥座帶有壓力平衡孔（用于閘閥、球閥）
承插端符合 ASME B16.11 Socketweld ends to ASME B16.11
螺紋端符合（NPT）ANSI/AMME B1.20.1
客戶要求特殊延長長度
客戶要求的軟密封截止閥
客戶要求的PTFE填料PTFE
客戶要求的特殊低溫測試
明桿支架型（OS&Y）

標準材質明細表：

序號	零件名稱	CS to ASTM		SS to ASTM
序號	零件名稱	Type A352 LF2	Type A352 LF3	Type F304（L）	Type F304（L）
1.2	閥體 /閥蓋	type A352 LF2	Type A352 LF3	TypeF304（L）	A182 F304（L）
3	等長雙頭螺栓	A193L7+鍍鎘	A193 B8	A193 B8	A193 B8M
4	螺母	A193L7+鍍鎘	A194 8	A194 8	A194 8M
5.8	密封圈、墊片	RTFE+Cu粉/尼龍1010/PPL
6	球體	A182 F304	A182 F304（L）	A182 F304（L）	A182 F31 6（L）
7	閥桿	A182 F304	A182 F304（L）	A182 F304（L）	A182 F3l 6（L）
9-10	止推片、填料	RTFE+Cu粉/尼龍1010/PPL，碳素纖維
11	壓蓋	A105	A351 CF8
12	定位片	A182 F321
13	扁螺母	A193L7+鍍鎘	A194 8	A194 8	A194 8
14	內六角螺栓	A193L7+鍍鎘	A193 B8	A193 B8	A193 B8
15	手柄	Q325A
適用溫度		≥ -40℃	≥ -101℃	≥-196℃

尺寸和重量：

DN	Inch	L	d	Ll	D	D1	H	W
15	1/2	92	13	9.6	36	21.8	230	160
20	3/4	111	18	12.7	42	27.3	260	220
25	1	127	23	12.7	52	33.8	280	220
32	11/4	140	28	12.7	60	42.6	290	250
40	11/2	152	35	12.7	68	48.7	320	300
50	2	178	45	15.9	80	61.2	340	350

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶內件代號決定。 As=合金鋼：ss=不銹鋼
