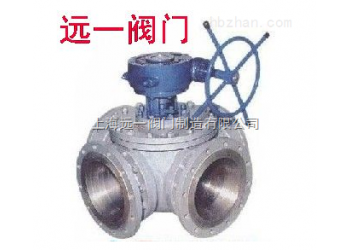

蝸輪四通球閥Q346F-10C/16C/P/R/RL

點擊圖片查看原圖

單價：	面議
發貨期限：	自買家付款之日起天內發貨
所在地：	上海
有效期至：	長期有效
最后更新：	2021-03-27 14:49
瀏覽次數：	146

公司基本資料信息

遠一閥門有限公司
聯系人呂經理(先生) 經理
會員 [當前離線] [加為商友] [發送信件]
郵件85118858@qq.com
電話021-69577142
手機13801619288
地區上海
地址上海市奉賢莊行工業園區

產品詳細說明

一、結構特點及用途:

Q346F-10C/16C/P/R/RL蝸輪四通球閥為X形垂直通道的球閥，它的特點是球體的兩條通道為X形布置，四個通道口徑均布于球體赤道圓周截面上，當球體沿順時針旋轉90時，能使相鄰的兩個通道實現兩兩互通。流體阻力小：球體和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體是，流體阻力小。密封性能好：閥座采用具有一定彈性變形和高強度的PTFE材料，達到良好密封性能保證了閥門的穩定性。使用壽命長：閥門的閥芯和光見頸材料采用奧氏不銹鋼，閥座材料選用PTFE，能達到良好的抗腐蝕性作用，延長了閥門的使用壽命。

二、四通球閥工作原理：

如圖所示“LL”型四通球閥只需操作扳手或執行器將球體轉動90度，可同時對兩種介質的流向進行切換，既方便又迅速，實現一閥多用的效果。

三、優點：

1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關位置避免誤操作。手柄上有明顯地開和關標識。

2、閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。

3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。

4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。

5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。

6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所。

四、主要零件材料及性能：

閥體	閥桿	閥球	密封面	墊片	填料	工作溫度	適用介質
WCB	1Cr13	1Cr13	1Cr13 司太立合金本體材料	柔性石墨不銹鋼加柔性石墨 08軟鋼 F304 F316	柔性石墨編結石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo				-29-425℃
WC9	25Cr2MoV	25Cr2MoV				-29-425℃
LCB	304	304				-46-354℃
CF8	304	304				-196-600℃	部分酸、堿
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L

五、PN1.6MPa主要連接尺寸及重量：

公稱通經DN		150	200× 150	200	250× 200	250	300× 250	300	350× 300	350	400×3 50	400	450× 400	450	500× 450	500	600× 500	600
球孔d1		150	150	200	200	250	250	300	300	350	350	400	400	450	450	500	500	600
L		570	570	670	670	760	760	850	850	980	980	1080	1080	1220	1220	1360	1360	1750
H		219	219	273	273	360	360	395	395	430	430	470	470	550	550	580	580	700
手動	H1	330	330	398	398	495	495	580	580	625	625	670	670	698	698	840	840	1050
	E	-	-	116	116	116	116	171	171	171	171	257	257	257	257	257	257	150
	F	-	-	350	350	350	350	400	400	420	420	400	400	420	420	400	400	410
	W	1050	1050	600	600	600	600	800	800	800	800	800	800	800	800	800	800	800
電動	H2	554	554	600	600	652	652	760	760	770	770	830	830	-	-	940	940	1020
電動	L1	235	235	235	235	235	235	259	259	400	400	400	400	-	-	410	410	410
氣動	H3	666	666	736	736	926	926	1059	1059	1127	1127	1393	1393	1468	1468	1538	1538	1370
氣動	L2	776	776	736	736	776	776	1060	1060	1060	1060	1360	1360	1360	1360	1360	1360	2840
